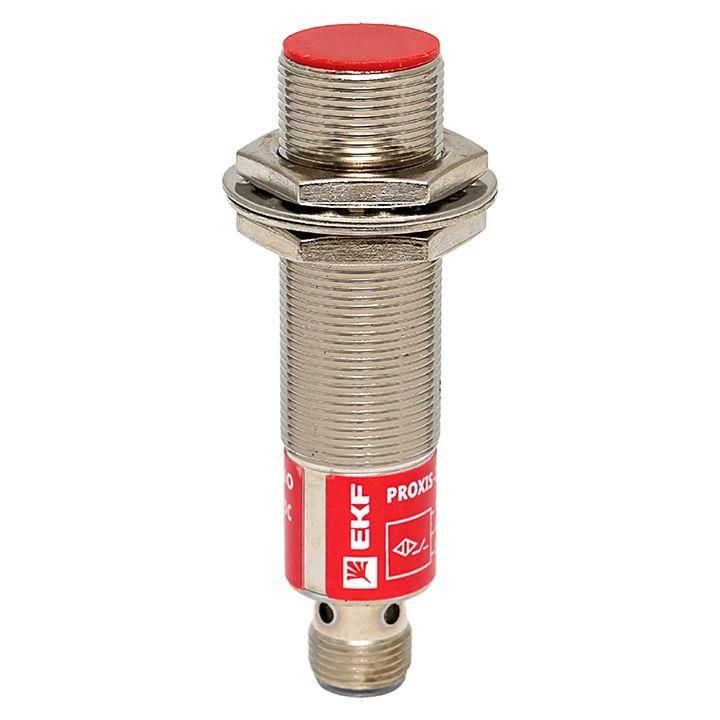

Индуктивный бесконтактный датчик PROXIS-2-18M-05-P-NO-M12 | EKF

Датчик индуктивный бесконтактный PNP 10-30В DC 57мм от EKF — надёжное решение для бесконтактного обнаружения металлических предметов в автоматизированных системах. Артикул proxis-2-18m-05-p-no-m12 подходит для установки в условиях повышенной запылённости и вибраций.

Назначение и область применения

Датчик предназначен для обнаружения металлических объектов без физического контакта. Он реагирует на приближение любой проводящей поверхности — стали, алюминия, меди и других металлов. Применяется в промышленной автоматике: контроль положения деталей на конвейерах, счёт изделий, управление механизмами, сигнализация наличия элементов в сборочных линиях. Подходит для систем безопасности, где требуется точная фиксация положения металлических частей.

Технические характеристики

• Тип выхода: PNP — высокий уровень сигнала при срабатывании (токовый выход на нагрузку)
• Напряжение питания: 10–30 В постоянного тока — совместим с большинством промышленных контроллеров
• Рабочее расстояние: 5 мм — максимальное расстояние, на котором датчик уверенно срабатывает
• Диаметр корпуса: 18 мм — компактный размер для установки в ограниченном пространстве
• Общая длина: 57 мм — включает длину корпуса и резьбовой части
• Частота переключений: 300 Гц — способен работать на скоростях до 300 циклов в секунду
• Подключение: M12 — стандартный быстроразъёмный разъём для промышленных устройств
• Конструкция корпуса: цилиндрическая с резьбой — позволяет закручивать датчик в отверстие
• Покрытие корпуса: никелированное — устойчиво к коррозии и механическому износу
• Количество выходов: один — одноканальный сигнал

Совместимость и монтаж

Датчик легко интегрируется в системы управления на базе PLC, реле или микроконтроллеров с входами типа PNP. Для монтажа используется резьба М12×1 — стандартная для промышленных датчиков. Установка выполняется в просверленное отверстие соответствующего диаметра. Обязательно соблюдайте допуск посадки: внутренний диаметр отверстия должен быть не менее 18,5 мм для свободного вхождения корпуса. Не затягивайте слишком сильно — риск повреждения резьбы или корпуса.

Безопасность и стандарты

Датчик проектировался с учётом требований к применению в системах безопасности. Наличие одного безопасного выхода позволяет использовать его в функциональных цепях аварийной остановки или контроля доступа. Соответствует общепринятым нормам для промышленной электроники, однако сертификация по EN/IEC 60947-5-2 указана производителем лишь для серии в целом — конкретную документацию следует проверить в техпаспорте EKF.

Преимущества

• Никелированное покрытие обеспечивает долгую службу даже в агрессивных средах
• Высокая частота переключений (300 Гц) подходит для быстродействующих линий
• Стандартный M12-разъём ускоряет замену и обслуживание
• Узкий рабочий диапазон (5 мм) снижает вероятность ложных срабатываний от сторонних металлических предметов
• Не требует регулярного обслуживания — никаких движущихся частей

Ограничения применения

• Не работает с неметаллическими материалами — пластик, дерево, бумага не влияют на работу
• Максимальное расстояние всего 5 мм — нельзя использовать для удалённого обнаружения
• Эффективность снижается при наличии толстых слоёв краски, масла или грязи на поверхности объекта
• Не рекомендован для установки рядом с мощными источниками переменного магнитного поля — возможны помехи
• Не защищён от прямого попадания воды — IP-класс не указан, поэтому не применяйте во влажных помещениях без дополнительной защиты

Примеры использования

• Фиксация положения металлической плиты на станке ЧПУ перед операцией сверления
• Подсчёт бутылок с металлическими крышками на пищевой линии
• Контроль наличия зубчатого колеса в механизме редуктора
• Автоматическое прекращение движения конвейера при появлении металлического препятствия
• Сигнализация закрытия люка в защитной раме оборудования

Практические советы

• Перед установкой проверьте, что металл объекта имеет достаточную толщину — тонкие листы могут не вызывать срабатывание
• При использовании нескольких датчиков рядом — минимизируйте взаимное влияние, выдерживая расстояние между ними не менее 30 мм
• Для длительной работы в условиях вибрации используйте герметичные соединения и фиксирующие хомуты
• Если нужна более длинная проводка — используйте экранированный кабель и заземлите экран на одном конце
• Проверяйте питание перед первым запуском — напряжение ниже 10 В может вызвать нестабильную работу
