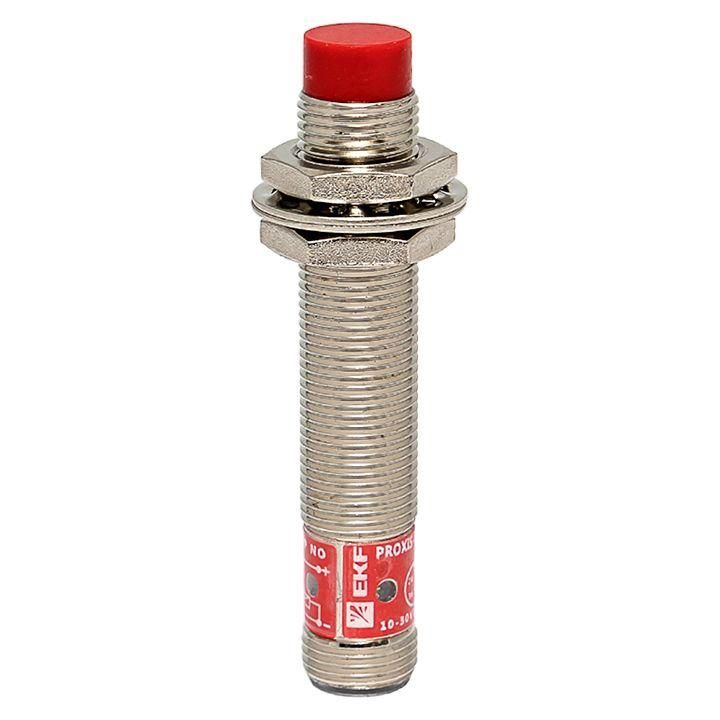

Индуктивный бесконтактный датчик PROXIS-2-12-04-P-NO-M12 | EKF

Датчик индуктивный бесконтактный PNP 10-30В DC 62мм от EKF - надёжное решение для автоматического обнаружения металлических предметов без физического контакта. Артикул proxis-2-12-04-p-no-m12 подходит для установки в условиях повышенной запылённости и вибраций, где важна долговечность и точность срабатывания.

Назначение и область применения

Этот датчик предназначен для бесконтактного обнаружения металлических объектов в автоматических системах. Он срабатывает, когда металл попадает в зону действия магнитного поля, расположенную на расстоянии 4 мм от передней поверхности датчика. Применяется в промышленной автоматике: на конвейерах, станках, робототехнических комплексах, узлах подачи материалов, в системах учёта и контроля положения деталей. Подходит для использования в системах безопасности, например, для контроля наличия заготовок или предотвращения аварийных ситуаций.

Технические характеристики

• Тип выхода: PNP - высокий уровень сигнала при срабатывании (токовый выход на нагрузку)
• Напряжение питания: 10–30 В постоянного тока (DC)
• Рабочее расстояние: 4 мм - максимальная дистанция, на которой датчик уверенно обнаруживает сталь
• Частота переключений: до 500 Гц - способен обрабатывать быстрый поток объектов, например, на скоростных линиях
• Диаметр корпуса: 12 мм
• Общая длина: 62 мм
• Подключение: M12 - стандартизованный разъём для промышленного оборудования
• Конструкция корпуса: цилиндрическая с резьбой - позволяет закручивать датчик в отверстие, обеспечивая жёсткую фиксацию
• Покрытие корпуса: никелированное - повышает устойчивость к коррозии и механическому износу
• Количество выходов: один - одноканальный сигнал

Совместимость и монтаж

Датчик совместим со всеми устройствами, принимающими сигнал PNP: контроллеры PLC, реле, частотники, системы управления. Для монтажа требуется подготовить отверстие с внутренней резьбой М12. Установка выполняется путём ввинчивания датчика до упора - важно не перетянуть, чтобы не повредить резьбу. Кабель подключается через штекер M12, который легко заменяется при необходимости. Обязательно соблюдать полярность: +24 В - на красный провод, 0 В - на синий, чёрный - на нагрузку.

Безопасность и стандарты

Датчик прошёл сертификацию в рамках требований к промышленному оборудованию. Может использоваться в системах безопасности благодаря гарантированной отказоустойчивости одного выхода. Никелированное покрытие соответствует требованиям к защите от внешних воздействий, хотя степень защиты IP не указана - следует избегать прямого попадания воды и агрессивных химикатов.

Преимущества

• Высокая надёжность - отсутствие механических контактов исключает износ и искрение
• Устойчивость к загрязнениям - работает даже в среде с пылью, маслом, вибрацией
• Быстрая реакция - 500 Гц позволяют использовать на высокоскоростных линиях
• Стандартный форм-фактор - совместим с большинством промышленных креплений и разъёмов M12
• Защита корпуса - никелирование продлевает срок службы в агрессивной среде

Ограничения применения

• Обнаруживает только металлы - не сработает на пластик, дерево, текстиль
• Максимальное рабочее расстояние всего 4 мм - требует точной настройки расположения
• Не имеет указанной степени защиты IP - нельзя применять во влажных помещениях без дополнительной герметизации
• Только PNP-выход - несовместим с NPN-системами без преобразователя
• Не рассчитан на работу при температуре ниже –25 C или выше +70 C - данные не указаны, но типичны для аналогичных моделей; проверяйте условия эксплуатации в документации EKF

Примеры использования

• На конвейере - контроль наличия стальных заготовок перед операцией сверления
• В станке ЧПУ - определение положения сменного инструмента
• В системе учёта - подсчёт количества металлических изделий на ленте
• В защитном экране - остановка машины при открывании доступа к опасной зоне

Практические советы

• Перед установкой проверьте, что материал объекта - ferromagnetic (например, сталь, железо); алюминий и медь могут давать меньший эффект
• При монтаже оставляйте минимальный боковой зазор 10–15 мм между датчиком и другими металлическими поверхностями - иначе возможны ложные срабатывания
• Для длительной работы используйте источник питания с низким уровнем помех - скачки напряжения могут вызвать сбои
• Если датчик установлен в местах с ударными нагрузками, применяйте демпферы или резиновые прокладки
• Артикул proxis-2-12-04-p-no-m12 - это модель из серии EKF PROXIS, которая отличается стабильностью и совместимостью с продукцией других производителей
