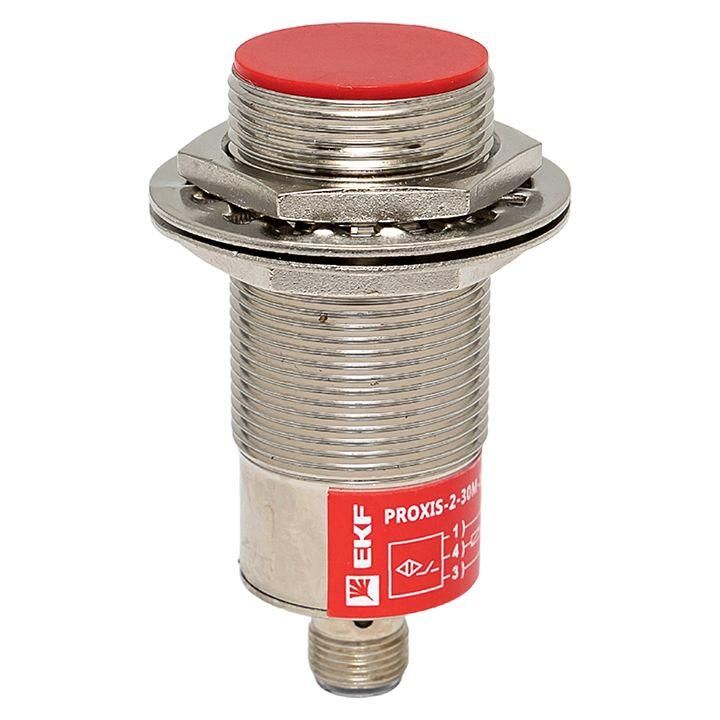

Индуктивный бесконтактный датчик PROXIS-2-30M-10-P-NO-M12 | EKF

Датчик индуктивный бесконтактный PNP 10-30В DC 57мм от EKF — надёжное решение для автоматического обнаружения металлических предметов без физического контакта. Артикул proxis-2-30m-10-p-no-m12 подходит для промышленной автоматизации, где важны долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Этот датчик предназначен для бесконтактного обнаружения металлических объектов в зоне действия. Он срабатывает, когда металл попадает в магнитное поле вокруг его рабочей поверхности. Подходит для задач автоматизации: контроль положения деталей на конвейерах, счёт изделий, определение наличия элементов в механизмах, управление станками и робототехникой. Также применяется в системах безопасности — например, для контроля доступа или аварийной остановки оборудования.

Технические характеристики

• Тип выхода: PNP — высокий уровень сигнала при срабатывании, совместим с большинством контроллеров PLC
• Напряжение питания: 10–30 В постоянного тока — широкий диапазон для стабильной работы в условиях колебаний сети
• Рабочее расстояние: 10 мм — максимальная дальность обнаружения для металлических целей
• Частота переключений: 100 Гц — способен обрабатывать до 100 срабатываний в секунду, подходит для быстродействующих линий
• Конструкция корпуса: цилиндрическая с резьбой — позволяет легко закрепить датчик в отверстии
• Габариты: диаметр 30 мм, длина 57 мм — компактный формат для установки в ограниченном пространстве
• Подключение: M12 — стандартизированный разъём для надёжного соединения с кабелями
• Покрытие корпуса: никелированное — защищает от коррозии, повышает износостойкость
• Защита IP: не указана — требуется проверка условий эксплуатации (не рекомендовано для влажной среды без дополнительной защиты)

Совместимость и монтаж

Датчик индуктивный бесконтактный PNP 10-30В DC 57мм имеет резьбу M30x1, что позволяет вворачивать его в подготовленное отверстие. Учитывайте посадочный диаметр 30 мм — отверстие в машине должно точно соответствовать этому значению. Для монтажа используйте ключ на 24 мм. Кабель подключается через разъём M12, который совместим с большинством промышленных шнуров. Выход PNP требует подключения нагрузки между выходом датчика и минусом питания (0 В). Напряжение питания должно быть в пределах 10–30 В — ниже 10 В датчик не будет работать, выше 30 В возможен выход из строя.

Безопасность и стандарты

Датчик проектировался с учётом требований к применению в системах безопасности. Имеет один безопасный выход, что делает его подходящим для функций аварийной остановки, если используется в составе системы с соответствующей классификацией. Однако сам по себе он не сертифицирован как устройство SIL или PL — для критичных систем необходимо использовать его в паре с другими компонентами, соответствующими нормам IEC 61508/EN ISO 13849.

Преимущества

• Нет механического износа — благодаря бесконтактному принципу работает десятки миллионов циклов
• Устойчив к запылённости, вибрациям и перепадам температур — идеален для цехов
• Никелированное покрытие обеспечивает длительную службу даже в агрессивной среде
• Стандартный M12-разъём ускоряет замену и обслуживание
• Широкий диапазон питания снижает риск отказа при скачках напряжения

Ограничения применения

• Обнаруживает только проводящие материалы — исключительно металлы; пластик, дерево, жидкости не регистрируются
• Не рассчитан на работу в воде или при высокой влажности — отсутствие указанной степени защиты IP означает необходимость герметизации
• Максимальное расстояние 10 мм — нельзя использовать для обнаружения объектов на удалении более чем 1 см
• Запрещено подключать к переменному току — только постоянный ток 10–30 В
• Не подходит для точного позиционирования — только факт наличия/отсутствия объекта

Примеры использования

• На конвейере: контроль прохождения стальных заготовок для подсчёта единиц
• В станке ЧПУ: определение положения суппорта перед началом операции
• В системе безопасности: остановка машины при открывании защитного кожуха
• В упаковочных линиях: подтверждение наличия металлической крышки на бутылке
• В лифтовых системах: контроль положения платформы на уровне этажа

Практические советы

• Перед установкой проверьте материал объекта — только ferrous и non-ferrous металлы будут обнаружены
• При монтаже соблюдайте минимальное расстояние до других датчиков — чтобы избежать взаимного влияния магнитных полей
• Не затягивайте резьбу слишком сильно — можно повредить корпус или внутреннюю катушку
• Если датчик часто выходит из строя — проверьте питание: просадки ниже 10 В вызывают ложные срабатывания
• Для работы в пыльных помещениях рекомендуется дополнительно защитить торец датчика пластиковым экраном — не нарушающим чувствительность
