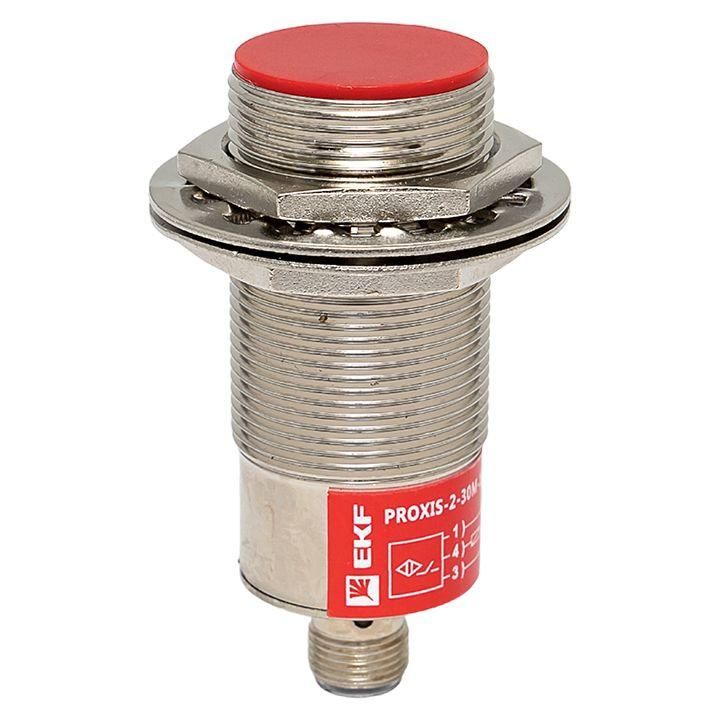

Индуктивный бесконтактный датчик PROXIS-2-30M-10-N-NO-M12 | EKF

Датчик индуктивный бесконтактный NPN 10-30В DC 57мм EKF — надёжный элемент автоматизации для обнаружения металлических предметов без физического контакта. Подходит для установки в промышленных системах, где важна долговечность и устойчивость к внешним воздействиям. Артикул proxis-2-30m-10-n-no-m12 соответствует серии EKF PROXIS.

Назначение и область применения

Датчик предназначен для бесконтактного обнаружения металлических объектов в зоне действия. Используется там, где требуется точное срабатывание при приближении детали — например, в системах безопасности, на конвейерах, в станках с ЧПУ, в механизмах позиционирования. Применяется в условиях повышенной запылённости, вибраций и влажности благодаря защищённому корпусу.

Технические характеристики

• Тип выхода: NPN — открытый коллектор, активный низкий уровень сигнала (заземление при срабатывании)
• Напряжение питания: 10–30 В постоянного тока — совместим с большинством промышленных контроллеров
• Рабочее расстояние: 10 мм — максимальная дальность обнаружения для стальных объектов
• Диаметр корпуса: 30 мм, длина: 57 мм — компактный цилиндрический форм-фактор
• Тип подключения: M12 — стандартизованный разъём для быстрого монтажа и замены
• Частота переключений: 100 Гц — способен работать на средних скоростях движения объектов
• Покрытие корпуса: никелированное — повышает коррозионную стойкость и износостойкость
• Конструкция корпуса: цилиндр с резьбой — позволяет закручивать датчик в отверстие для фиксации
• Количество выходов: 1 — одноканальный сигнал

Совместимость и монтаж

Датчик индуктивный бесконтактный NPN 10-30В DC 57мм EKF имеет резьбу M12x1, что обеспечивает плотную посадку в стандартные отверстия диаметром 12 мм. Для монтажа используйте ключ на 17 мм. Учитывайте посадочный диаметр — он должен точно соответствовать размеру отверстия в раме или платформе. Подключение осуществляется через разъём M12 с четырьмя контактами: +V, GND, OUT и NC (не используется). Выход NPN требует подключения нагрузки между питанием (+) и выходным проводом. Нельзя использовать с PNP-системами без преобразователя уровня.

Преимущества

• Никелированное покрытие снижает риск окисления даже в агрессивных средах
• Стандартный M12-разъём ускоряет сервисное обслуживание и замену
• Высокая частота переключений (100 Гц) поддерживает работу на динамичных линиях
• Широкий диапазон питания (10–30 В) обеспечивает стабильность при скачках напряжения
• Металлический корпус выдерживает механические удары и вибрацию

Ограничения применения

• Обнаруживает только металлические объекты — не работает с пластиком, деревом, жидкостями
• Рабочее расстояние зависит от типа металла: для алюминия и меди — меньше, чем для стали
• Не рекомендован для установки рядом с мощными источниками переменного магнитного поля — возможны ложные срабатывания
• При температуре ниже –25 °C и выше +70 °C возможны сбои в работе — проверьте условия эксплуатации
• Запрещено погружать в жидкость — хотя IP-класс не указан, герметизация не рассчитана на длительное пребывание в воде

Примеры использования

• Фиксация положения заготовки на станке с ЧПУ перед операцией сверления
• Подсчёт деталей на конвейере в пищевой или фармацевтической промышленности
• Контроль наличия крышки на бункере в системах безопасности
• Определение завершения цикла в пневматических или гидравлических приводах

Практические советы

• Перед установкой проверьте тип металла объекта — для некритичных задач можно увеличить рабочее расстояние до 8–9 мм, чтобы повысить надёжность
• Используйте экранируемые версии, если датчик расположен рядом с другими устройствами с высокими ЭМИ
• При использовании в условиях вибрации затяните датчик с моментом 10–15 Н·м — недостаточно затянутый корпус может со временем ослабнуть
• Для диагностики подключите тестовый светодиод или мультиметр к выходу — при срабатывании будет замыкание на массу
• Артикул proxis-2-30m-10-n-no-m12 — единственный в линейке EKF PROXIS с таким сочетанием параметров; аналоги других брендов могут отличаться по длине или типу выхода
