Индуктивный бесконтактный датчик PROXIS-2-12-04-N-NO-M12 | EKF

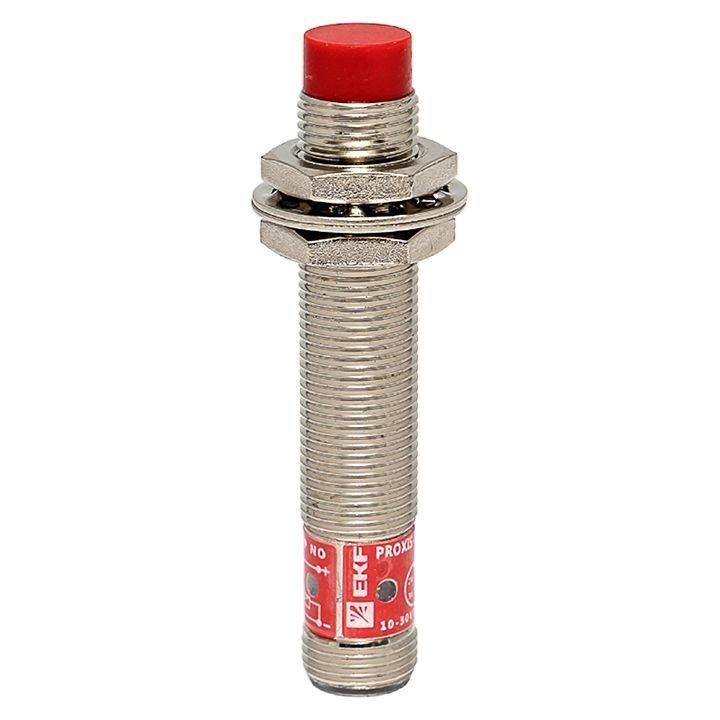

Датчик индуктивный бесконтактный NPN 10-30В DC 62мм EKF PROxima - компактное устройство для надёжного обнаружения металлических предметов без физического контакта. Подходит для автоматизации производственных линий, где важна долговечность и устойчивость к внешним воздействиям. Артикул proxis-2-12-04-n-no-m12 соответствует модели из серии EKF PROxima.

Назначение и область применения

Датчик индуктивный бесконтактный NPN 10-30В DC 62мм EKF PROxima используется для обнаружения металлических объектов в автоматических системах. Он реагирует на приближение любого проводящего материала - стали, алюминия, меди - без механического взаимодействия. Применяется в конвейерах, станках, робототехнике, системах учёта деталей, ленточных транспортерах и других устройствах, где требуется точная фиксация положения элементов.

Технические характеристики

• Питание: постоянный ток 10–30 В - совместим с большинством промышленных контроллеров и блоков питания
• Выходной сигнал: NPN - открытый коллектор, требует подключения к положительному потенциалу через нагрузку
• Рабочее расстояние: 4 мм - максимальная дальность обнаружения для стандартных металлических целей
• Диаметр корпуса: 12 мм - компактный форм-фактор для установки в ограниченном пространстве
• Длина корпуса: 62 мм - обеспечивает достаточную глубину погружения при монтаже
• Подключение: M12 - стандартизированный разъём для быстрого подключения и замены
• Частота переключений: 500 Гц - способен работать на высоких скоростях, например, на быстрых конвейерах
• Конструкция корпуса: цилиндрическая с резьбой - позволяет закручивать датчик в отверстие, как болт
• Покрытие корпуса: никелированное - повышает коррозионную стойкость и устойчивость к химическим средам
• Устойчивость к нагрузке: да - выдерживает кратковременные перегрузки и импульсы тока
• Количество безопасных выходов: один полупроводниковый с функцией сигнализации - поддерживает диагностику состояния

Совместимость и монтаж

Датчик индуктивный бесконтактный NPN 10-30В DC 62мм EKF PROxima имеет резьбу М12, что позволяет легко вворачивать его в подготовленное отверстие. Для правильной установки необходимо соблюдать посадочный диаметр - он рассчитан на стандартное отверстие Ø12 мм. Убедитесь, что материал вокруг места установки не содержит крупных металлических частиц, которые могут исказить магнитное поле. Разъём M12 совместим со всеми распространёнными кабелями и штекерами промышленного класса. Подключается к входам PLC, реле или другим устройствам с NPN-входом. Напряжение питания должно быть в пределах 10–30 В постоянного тока - не используйте переменный ток.

Безопасность и стандарты

Датчик проектировался с учётом требований промышленной безопасности. Его применение допускается в системах безопасности благодаря наличию одного полупроводникового выхода с функцией сигнализации - это позволяет отслеживать отказы и аварийные ситуации. Однако сам датчик не является сертифицированным безопасным устройством по стандартам SIL или PL. Для критичных систем рекомендуется использовать его в составе многоуровневых решений с резервированием.

Преимущества

• Отсутствие механического контакта - исключает износ, увеличивает срок службы до десятков миллионов циклов
• Никелированное покрытие - защищает от влаги, масла, агрессивных сред и коррозии
• Высокая частота переключений - подходит для быстродвижущихся объектов
• Стандартный M12-разъём - ускоряет обслуживание и замену без пайки
• Функция сигнализации - позволяет получать информацию о состоянии датчика (например, обрыв или перегрузка)

Ограничения применения

• Обнаруживает только металлы - не работает с пластиком, деревом, жидкостями, бумагой
• Максимальное рабочее расстояние всего 4 мм - требует точной настройки расположения
• Не предназначен для экстремальных температур - указаны только рабочие условия, но не указан диапазон; при отсутствии данных следует избегать температур ниже –25 C и выше +70 C
• NPN-выход требует внешнего pull-up резистора или совместимого входа - не подходит для PNP-систем без преобразователя
• Не имеет защиты от прямого погружения в воду - IP-класс не указан, поэтому не применяйте в условиях постоянной влажности без дополнительной герметизации

Примеры использования

• Фиксация положения заготовки на станке ЧПУ перед операцией сверления
• Подсчёт деталей на конвейере в упаковочном модуле
• Определение наличия металлической крышки на бутылке в пищевой промышленности
• Контроль завершения движения поршня в пневматическом цилиндре
• Автоматическое отключение оборудования при попадании постороннего предмета в зону действия

Практические советы

• Перед установкой проверьте, чтобы рядом не было мощных магнитов или силовых кабелей - они могут вызывать ложные срабатывания
• Используйте датчик только с нагрузкой, соответствующей его выходному току - обычно до 200 мА для NPN-устройств
• При монтаже в металлическую раму оставьте минимальный зазор 2–3 мм между корпусом датчика и поверхностью - иначе сработает как на меньшей дистанции
• Для длительной эксплуатации в запылённых помещениях регулярно протирайте торец датчика - грязь снижает эффективность срабатывания
• Если система требует более длинного рабочего расстояния - выберите модель с 8 мм или 12 мм, но помните: она будет больше по размеру
