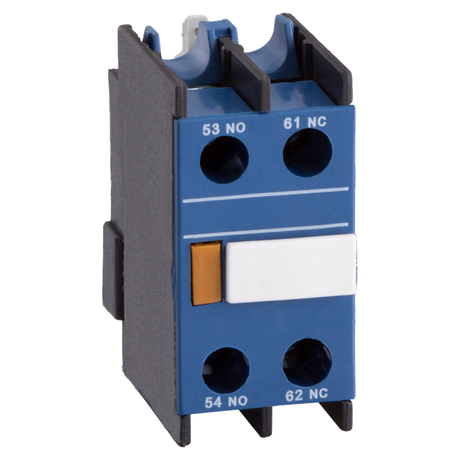

Блок дополнительный контактный OptiStart E LAEN20 (2НО) | 333077 КЭАЗ

Блок дополнительный контактный OptiStart E LAEN20 (2 нормально открытых контакта) от КЭАЗ предназначен для расширения функциональности контакторов серии OptiStart E LC1E за счёт добавления двух вспомогательных контактов. Применяется в системах управления автоматикой, где требуется передача сигналов состояния в цепи контроля и логики.

Назначение и область применения

Блок дополнительный контактный OptiStart E LAEN20 устанавливается на фронтальную поверхность контакторов OptiStart E LC1E и добавляет два нормально открытых (НО) контакта. Эти контакты используются для передачи информации о состоянии включённого/выключенного контактора в системы управления, панели индикации, PLC или реле контроля. Подходит для применений в промышленной автоматизации: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип изделия: Блок контактов
• Количество нормально открытых (НО) контактов: 2
• Номинальный рабочий ток: 1,29 А
• Способ монтажа: Частично интегрируемый - крепится напрямую к лицевой части контактора
• Тип подключения: Винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Исполнение: Открытое - корпус не герметичен, требует установки в закрытых щитах
• Переключающие контакты: 0
• Контакты сигнализации неисправности: 0

Совместимость и монтаж

Блок дополнительный контактный OptiStart E LAEN20 совместим исключительно с контакторами серии OptiStart E LC1E. Монтируется на фронтальной стороне контактора - не требует сверления или дополнительных креплений. Для установки необходимо отключить питание, снять крышку контактора (при наличии), плотно прижать блок до щелчка и проверить надёжность фиксации. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 1,5 мм2. Не допускается установка на другие модели контакторов, даже аналогичные по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP20 позволяет использовать его только внутри электрических шкафов, защищённых от внешней среды. Не предназначен для работы во взрывоопасных зонах, на открытом воздухе или в условиях повышенной запылённости.

Преимущества

• Увеличивает количество вспомогательных контактов без замены основного контактора
• Минимальная нагрузка на цепь управления - ток 1,29 А достаточен для большинства сигналов контроля
• Простая и быстрая установка - совмещена с конструкцией контактора
• Надёжное винтовое подключение - снижает риск ослабления контактов при вибрации
• Оригинальное решение от КЭАЗ - гарантия совместимости и долговечности

Ограничения применения

• Не работает с другими сериями контакторов - только OptiStart E LC1E
• IP20 - нельзя использовать вне электрощита
• Нельзя применять для коммутации силовых цепей - только вспомогательные сигналы
• Работает только с постоянным или переменным током до 1,29 А; при превышении возможен износ контактов
• Не имеет аварийной сигнализации - не поддерживает функции диагностики отказов

Примеры использования

• Подача сигнала “контактор включен” на HMI-панель
• Замыкание цепи стартера при активации главного контактора
• Формирование обратной связи в программируемых логических контроллерах (PLC)
• Индикация состояния оборудования на пульте управления
• Логическая связь между несколькими контакторами в последовательной схеме

Практические советы

• Перед установкой убедитесь, что контактор OptiStart E LC1E выключен и обесточен
• Проверьте соответствие номера модификации контактора - блок LAEN20 подходит только к определённым версиям LC1E
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку
• При использовании в вибрирующей среде регулярно проверяйте состояние винтовых соединений
• Для удобства обслуживания используйте маркировочные бирки на подключаемых проводах
• Артикул 333077 - единственный код для заказа этого блока; не путайте с другими вариантами OptiStart E
