Блок дополнительный контактный OptiStart E LAEN22 (2НО+2НЗ) КЭАЗ 333079

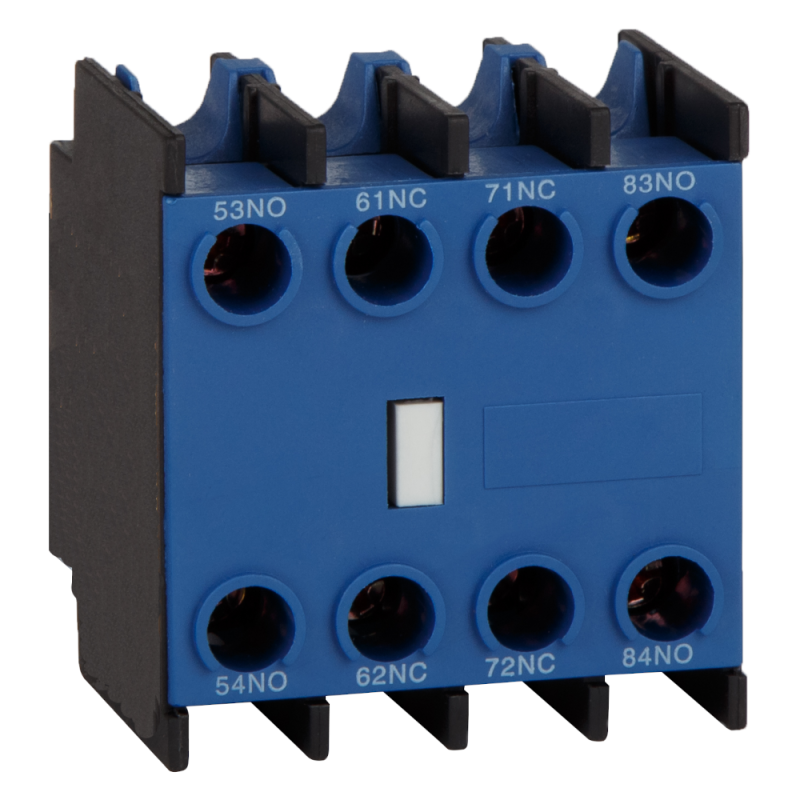

Блок дополнительный контактный (2 нормально открытых + 2 нормально замкнутых) КЭАЗ - устройство для расширения функциональности электромагнитных контакторов OptiStart E LC1E, позволяющее добавить четыре вспомогательных контакта (2 НО и 2 НЗ) для управления цепями контроля, блокировки и сигнализации. Артикул 333079 совместим исключительно с контактными элементами серии КЭАЗ Optima.

Назначение и область применения

Блок дополнительный контактный (2 нормально открытых + 2 нормально замкнутых) КЭАЗ предназначен для установки на переднюю панель контакторов OptiStart E LC1E. Он позволяет получить дополнительные электрические контакты для реализации логических схем: самоблокировки, сигнализации состояния, взаимной блокировки между несколькими аппаратами, управления световой индикацией или вторичными цепями управления.

Подходит для систем автоматизации: станков, конвейеров, насосных групп, систем вентиляции, где требуется надёжная коммутация слаботочных сигналов на основе основного состояния силового контактора.

Технические характеристики

• Тип изделия: Блок контактов
• Количество нормально открытых (НО) контактов: 2
• Количество нормально замкнутых (НЗ) контактов: 2
• Номинальный ток: 10 А - допустимый ток через каждый контакт при активной нагрузке (например, реле, катушки, лампы)
• Способ монтажа: Защелка - фиксация осуществляется без инструментов путём зацепления за выступы корпуса контактора
• Исполнение: Открытое - отсутствует герметичная крышка, доступ к контактам есть, требует защиты от внешних воздействий
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям (пальцами) и от крупных предметов; не защищён от пыли и воды
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов, работает только как вспомогательный модуль
• Количество переключателей сигнала неисправности: 0 - не предоставляет информацию о состоянии отказа

Совместимость и монтаж

Блок дополнительный контактный (2 нормально открытых + 2 нормально замкнутых) КЭАЗ совместим **только** с контакторами серии OptiStart E LC1E. Монтируется на фронтальной части контактора, где имеются специальные направляющие и защёлки. Для установки достаточно совместить пазы модуля с выступами контактора и плотно нажать до щелчка. Снимается аналогично - легким оттягиванием в сторону.

Не устанавливается на другие модели контакторов, даже от КЭАЗ, если они не относятся к серии LC1E. Перед монтажом проверьте соответствие типоразмера и количества крепёжных шпилек на лицевой поверхности контактора.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электроустановок напряжением до 1000 В переменного тока. Применяется в соответствии с ГОСТ Р 50030.4.1 и IEC 60947-5-1. Степень защиты IP20 обеспечивает безопасность при работе внутри электрощитов, но не допускает использование во влажных, запылённых или агрессивных средах без дополнительной защиты корпуса.

Преимущества

• Максимально компактное решение для добавления четырёх контактов без изменения габаритов контактора
• Быстрый монтаж и демонтаж благодаря механизму защёлки - не требует отверток или крепёжа
• Высокая механическая износостойкость: контакты рассчитаны на 100 000 операций при номинальном токе
• Чёткое разделение НО и НЗ контактов - снижает риск ошибок при подключении

Ограничения применения

• Не применяется вне электрощита - IP20 не защищает от пыли, брызг и влаги
• Не поддерживает управление силовыми цепями - только вспомогательные цепи до 10 А
• Совместим только с контактными элементами OptiStart E LC1E, не работает с другими сериями КЭАЗ или конкурентов
• Не оснащён индикацией состояния или аварийным выходом - нельзя использовать в системах диагностики отказов

Примеры использования

• Сигнализация включения двигателя: один НО контакт замыкает зелёную лампу при включении контактора
• Блокировка двух двигателей: НЗ контакт одного контактора размыкает цепь стартера другого, предотвращая одновременную работу
• Обратная связь в ПЛК: два НО и два НЗ контакта передают состояние “включен/выключен” в контроллер для логического управления
• Резервирование: параллельное подключение НО контактов для повышения надёжности сигнала

Практические советы

• Перед установкой убедитесь, что контактор полностью отключён от питания - даже при отключённой катушке возможен остаточный заряд
• При подключении проводов используйте жилы сечением до 1,5 мм2 - входные клеммы рассчитаны именно на этот диапазон
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую оболочку контактов
• Если нужна защита от пыли и влаги - устанавливайте блок внутрь закрытого щита с классом защиты IP54 и выше
• Артикул 333079 - единственный вариант для LC1E с двумя НО и двумя НЗ. Аналоги других производителей не гарантируют точное совпадение по форме и глубине посадки
