Блок контактный фронтального монтажа с клеммами (1НО) для контакторов F-09..(A)F-150.. и FR OptiStart K-FX-10C10 | 335328 КЭАЗ

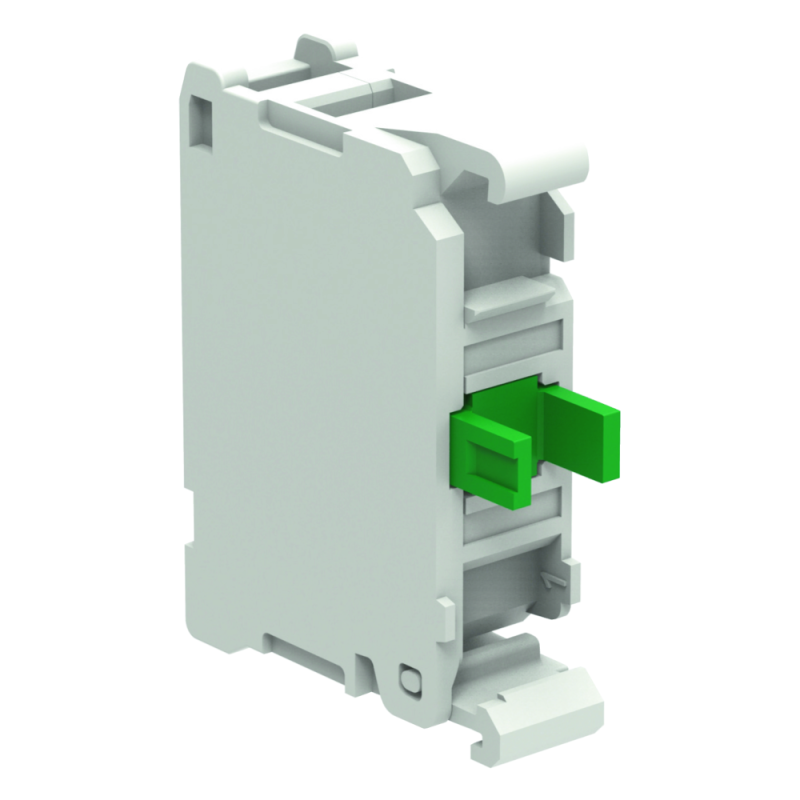

Блок контактный фронтальный 1 нормально открытый (1НО) OptiStart K-FX-10C10 - это дополнительный модуль для расширения функциональности контакторов серий AF-160–AF-230, F-09–AF-150 и FR от КЭАЗ. Устанавливается на переднюю панель контактора, обеспечивает сигнал о состоянии цепи без изменения основного управления.

Назначение и область применения

Блок контактный фронтальный 1 нормально открытый (1НО) OptiStart K-FX-10C10 предназначен для передачи сигнала о включенном состоянии контактора в системы автоматизации, контроля или индикации. Он не управляет нагрузкой, а лишь передаёт информацию - например, что контактор замкнут и двигатель запущен. Подходит для использования в панелях управления станков, конвейеров, насосов и других устройств, где требуется отслеживать состояние силового аппарата.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет работать в сетях до 690 В переменного тока, включая промышленные сети 400 В и 690 В.
• Номинальный рабочий ток Ie: 3 А - рассчитан на коммутацию слаботочных цепей управления, индикации, PLC-входов, реле.
• Тип контакта: 1 нормально открытый (1НО) - контакт замыкается только при активированном контакторе.
• Способ монтажа: фронтальная установка - крепится прямо на лицевую сторону контактора, не требует демонтажа корпуса.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, допускает зачистку провода до 1,5 мм2.
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от пыли и воды; применяется только внутри щитов.
• Исполнение: открытое - без дополнительного корпуса, компактная конструкция для плотной укладки в шкафу.

Совместимость и монтаж

Блок контактный фронтальный 1 нормально открытый (1НО) OptiStart K-FX-10C10 совместим исключительно с контактными аппаратами серии OptiStart K: - контакторы AF-160, AF-185, AF-230; - контакторы F-09, FA-150, AFA-150; - реле FR. Установка выполняется вручную: выровнять блок по направляющим на передней панели контактора, зафиксировать до характерного щелчка. Монтаж возможен только при отключённом питании. Не требует инструментов - достаточно рук. После установки подключите провода к винтовым клеммам: L1 - вход, T1 - выход контакта.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60947-5-1 и ГОСТ Р 50030.5.1. Соответствует требованиям безопасности для промышленного оборудования. Применяется в системах с уровнем перенапряжения III. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Минимальная глубина установки - не занимает лишнего места в шкафу.
• Быстрая замена - можно заменить без отключения всех проводов, просто снимая старый блок и устанавливая новый.
• Цветовая маркировка - белый корпус легко отличим от других элементов, снижает риск ошибок при обслуживании.
• Высокая механическая износостойкость - контакты рассчитаны на более чем 100 000 операций.

Ограничения применения

• Не используется вне электрических шкафов - степень защиты IP20 не допускает воздействия пыли, влаги, брызг.
• Не предназначены для коммутации мощных нагрузок - максимальный ток 3 А, нельзя использовать для управления светильниками, нагревателями или двигателями.
• Работает только с контактами OptiStart K - несовместим с другими брендами или старыми сериями КЭАЗ (например, EKF, KMZ).
• Не имеет сигнализации неисправности - не передаёт данные об отказе катушки или заклинивании якоря.

Примеры использования

• Подключение к входу ПЛК для отображения состояния “двигатель работает” на HMI-панели.
• Запитка индикаторной лампы “Готово” на панели управления.
• Передача сигнала в систему учёта времени работы оборудования.
• Связь с реле времени для последовательного пуска нескольких двигателей.

Практические советы

• При выборе убедитесь, что ваш контактор - именно OptiStart K, а не аналогичный по габаритам другой серии.
• Используйте провода сечением 0,5–1,5 мм2 - большие сечения плохо фиксируются в винтовых зажимах.
• Не затягивайте винты слишком сильно - это повредит пластиковую клемму.
• Проверьте соответствие номера артикула 335328 на упаковке - в продаже встречаются аналоги с другим расположением контактов.
• При сборке шкафа оставляйте минимум 10 мм свободного пространства вокруг блока - для удобства подключения и диагностики.
