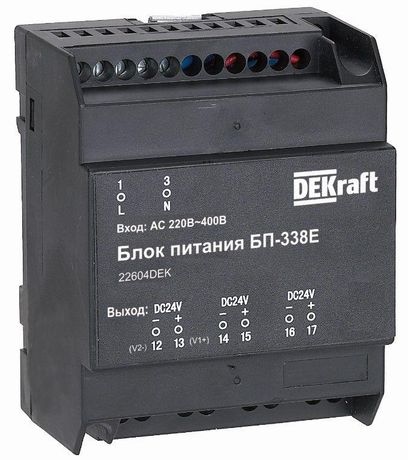

Блок питания Uвх 220В АС Uвых 24В DC 7Вт к ВА-330A,ВА-330E | 22604DEK DEKraft APC

Блок питания DEKraft БП-330Е преобразует переменный ток 220–400 В в стабильное постоянное напряжение 24 В с мощностью 7 Вт. Подходит для питания вторичных цепей автоматических выключателей, контроллеров и других маломощных устройств. Артикул 22604dek.

Назначение и область применения

Блок питания DEKraft БП-330Е предназначен для создания вспомогательного источника питания 24 В постоянного тока. Он используется там, где требуется надёжное, но не высокомощное питание для электронных компонентов — например, для работы электромагнитных расцепителей, реле, модулей управления, датчиков или микроконтроллеров. Применяется в распределительных щитах с автоматическими выключателями, особенно в паре с сериями ВА-338Е, где обеспечивает работу расцепителя даже при отключении основного питания.

Технические характеристики

• Входное напряжение: 220–400 В переменного тока (AC)
• Выходное напряжение: 24 В постоянного тока (DC)
• Выходная мощность: 7 Вт
• Максимальный выходной ток: 0,3 А
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Модульная ширина: 4 модуля (4 x 17,5 мм = 70 мм)
• Тип установки: на DIN-рейку 35 мм
• Тип устройства: импульсный блок питания

Совместимость и монтаж

Блок питания DEKraft БП-330Е устанавливается на стандартную DIN-рейку 35 мм, что позволяет легко интегрировать его в распределительные щиты. Совместим с автоматическими выключателями ВА-338Е, для которых служит источником питания электронного расцепителя. Для подключения используйте клеммы L/N (вход) и +/− (выход). Кабели рекомендуется зажимать с усилием, указанным в руководстве — перетягивать нельзя, чтобы не повредить контакты. Монтаж допускается в закрытых щитах с хорошей вентиляцией.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не предназначено для установки во влажных, запылённых или открытых помещениях. Не имеет встроенной защиты от перегрузки по току — внешняя защита должна быть предусмотрена в цепи.

Преимущества

• Небольшие габариты благодаря модульной конструкции — занимает всего 4 модуля на рейке
• Широкий диапазон входного напряжения (220–400 В) — работает при колебаниях сети
• Импульсная схема — эффективнее и меньше нагревается, чем трансформаторные аналоги
• Работает совместно с ключевыми продуктами DEKraft, включая ВА-338Е

Ограничения применения

• Не подходит для питания нагрузок выше 7 Вт (например, светодиодных лент, насосов, двигателей)
• IP20 — нельзя использовать вне щита, в сырых или пыльных условиях
• Отсутствует защита от перегрузки — при коротком замыкании на выходе возможен выход из строя
• Не рассчитан на длительную работу на предельном токе 0,3 А — оптимально работать до 0,25 А

Примеры использования

• Питание электронного расцепителя в автоматическом выключателе ВА-338Е
• Запитка реле времени, терморегулятора или PLC-модуля в щите управления
• Обеспечение автономного питания сигнализационных цепей при отключении основного напряжения
• Подключение датчиков положения или концевиков в системах автоматизации

Практические советы

• Выбирайте этот блок питания только для маломощных задач — если нужна мощность больше 10 Вт, возьмите модель с 15–24 Вт
• Проверьте посадочное место на DIN-рейке перед установкой — ширина 70 мм требует минимум 4 модуля свободного места
• Не соединяйте несколько таких блоков параллельно — они не предназначены для работы в режиме резервирования
• При использовании с ВА-338Е убедитесь, что выходной ток 0,3 А достаточен для вашего класса расцепителя — проверьте документацию на выключатель
• Для долгой службы избегайте установки рядом с тепловыделяющими элементами — например, с контактными группами или предохранителями большой мощности
