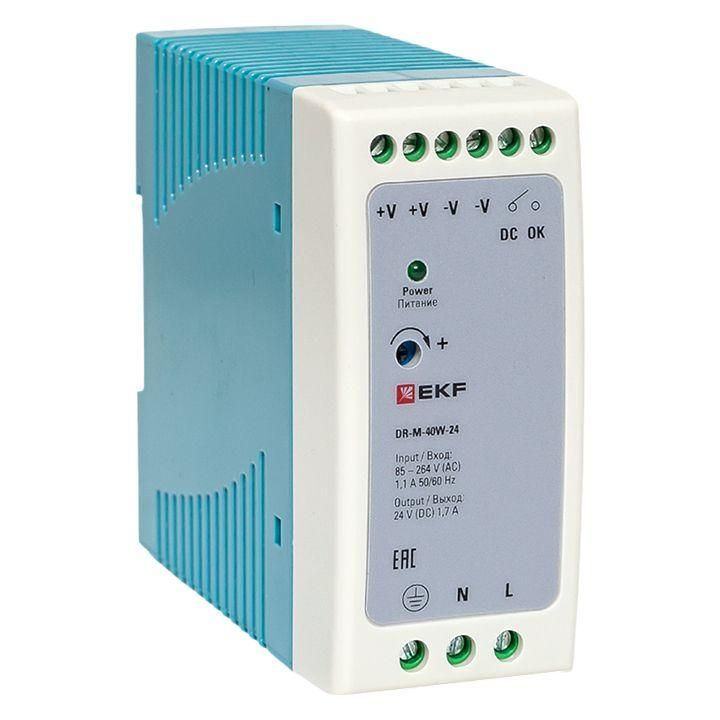

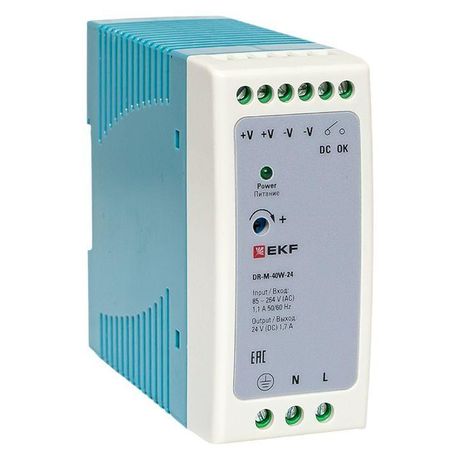

Блок питания на дин рейку 40Вт,Uвх ~ 220 В AC m, Uвых - 24 DC постоянного тока |DR-M-40W-24| EKF

Блок питания на DIN-рейку 40 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока от EKF (артикул dr-m-40w-24) предназначен для надёжного преобразования бытового или промышленного переменного тока в стабильный постоянный ток 24 В - идеально подходит для автоматизации, управления оборудованием и питания слаботочных цепей.

Назначение и область применения

Этот блок питания используется там, где требуется стабильное питание 24 В постоянного тока: контроллеры, реле, сенсоры, приводы, системы безопасности, устройства автоматизации. Подходит для установки в распределительных щитах на DIN-рейку. Применяется в промышленности, на объектах ЖКХ, в системах HVAC, на конвейерах и станках.

Технические характеристики

• Выходная мощность: 40 Вт
• Выходное напряжение: 21,6–26,4 В (стабилизированный диапазон)
• Выходной ток: до 1,67 А
• Входное напряжение: 80–264 В AC - работает даже при перепадах сети
• Стабилизация выходного напряжения: да - сохраняет точность при изменении нагрузки и входного напряжения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Монтаж: на DIN-рейку 35 мм
• Защита от короткого замыкания: да - автоматически отключает выход при аварии

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 2,5 мм2. Для подключения используйте одножильные или многожильные провода с предварительно установленными наконечниками. Монтаж выполняется без инструментов - фиксируется защёлкой. Убедитесь, что рядом есть свободное пространство для теплоотвода - устройство не требует принудительного охлаждения, но не следует закрывать его корпус.

Безопасность и стандарты

Соответствует требованиям EN 62368-1 и IEC/EN 61347-2-13. Защита от короткого замыкания, перегрузки и перенапряжения обеспечивает безопасную работу. IP20 позволяет использовать только внутри помещений - не применяйте во влажных, пыльных или наружных условиях.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает при колебаниях сети, включая низкое напряжение
• Стабилизированное выходное напряжение - не зависит от изменения нагрузки
• Автоматическая защита от КЗ - снижает риск повреждения подключённого оборудования
• Компактный форм-фактор - экономит место в шкафу
• Интеграция в систему EKF PROxima - совместим с другими компонентами серии

Ограничения применения

• Не предназначен для работы на улице или в помещениях с высокой влажностью из-за степени защиты IP20
• Не выдерживает длительную перегрузку свыше 40 Вт - максимальный ток 1,67 А не должен превышаться
• Работает только с переменным током - нельзя подключать к батареям или постоянному напряжению
• Не имеет гальванической развязки между входом и выходом - не рекомендован для чувствительных медицинских или лабораторных систем

Примеры использования

• Питание PLC-контроллеров в автоматических линиях
• Обеспечение тока для сенсоров и исполнительных механизмов в системах контроля доступа
• Подключение реле и контакторов в распределительных щитах
• Питание LED-индикации и панелей управления
• Альтернатива внешним адаптерам в промышленном электрооборудовании

Практические советы

• Выбирайте этот блок питания, если ваша система потребляет до 40 Вт - для больших нагрузок нужна модель с запасом мощности
• Проверьте посадочный диаметр клемм - они подходят под провода до 2,5 мм2; для более толстых жил используйте наконечники
• Не устанавливайте рядом с нагревательными элементами - температура окружающей среды должна быть ниже +50 C
• При сборке щита оставляйте зазор минимум 10 мм сверху и сбоку для лучшего охлаждения
• Для систем с высокими требованиями к помехозащищённости - дополняйте блок питания фильтрами на входе
• Артикул dr-m-40w-24 - часть серии EKF PROxima; аналогичные модели с 12 В выходом имеют другие артикулы
