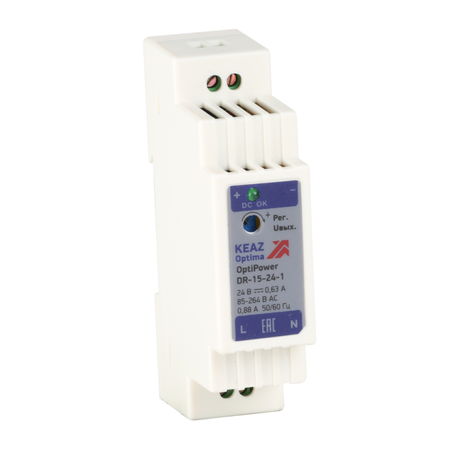

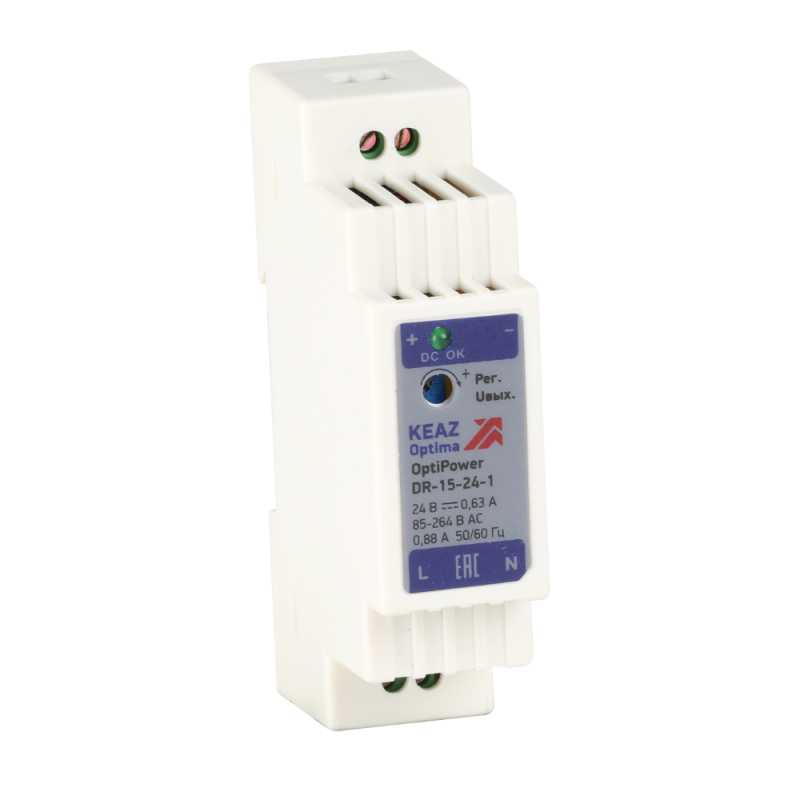

Блок питания OptiPower DR-15-24-1| 284543 | КЭАЗ

Блок питания DR-15-24-1 от КЭАЗ Optima — компактный импульсный AC/DC-преобразователь с фиксированным выходным напряжением 24 В, предназначенный для стабильного питания устройств автоматики, установленных на DIN-рейку. Модель DR-15-24-1 обеспечивает надёжную работу в промышленных условиях благодаря защите от короткого замыкания, индикации состояния и широкому входному диапазону.

Назначение и область применения

Блок питания DR-15-24-1 предназначен для преобразования переменного тока сети 85–264 В в стабилизированное постоянное напряжение 24 В. Подходит для питания контроллеров, реле, сенсоров, панелей управления и других устройств промышленной автоматики. Часто используется в системах управления станками, конвейерами, логистическими комплексами и распределительных щитах.

Технические характеристики

• Выходная мощность: 15 Вт
• Выходное напряжение: 24 В постоянного тока
• Номинальный выходной ток: 0,63 А
• Входное напряжение: 85–264 В переменного тока
• Частота входного тока: 47–63 Гц
• Максимальный потребляемый ток: 0,88 А
• Стабилизация выходного напряжения: да
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочая температура: от –10 °C до +50 °C
• Индикация работы: светодиодный индикатор наличия напряжения
• Защита: от короткого замыкания, перегрузки и перенапряжения
• Способ подключения: винтовые зажимы
• Монтаж: на DIN-рейку (тип DRA)
• Габариты: ширина — 0 модулей (не занимает места на рейке, требует внешнего корпуса или монтажа в щит)

Совместимость и монтаж

Блок питания DR-15-24-1 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место рядом с рейкой — сам прибор не имеет корпуса, рассчитан на установку внутри распределительного щита. Подключение проводов осуществляется через винтовые клеммы: L/N/GND на входе, +/− на выходе. Убедитесь, что сечение провода соответствует допустимому (обычно 0,2–2,5 мм²). Не используйте многожильные провода без наконечников — возможен контакт с ослаблением.

Безопасность и стандарты

DR-15-24-1 соответствует требованиям безопасности EN 62368-1 и EN 61000-6-2 (электромагнитная совместимость). Защита от короткого замыкания активируется автоматически — после устранения неисправности блок питания восстанавливает работу без manual reset. Индикация позволяет оперативно определить отказ питания.

Преимущества

• Стабилизированное выходное напряжение — минимизирует сбои в работе чувствительной электроники
• Широкий входной диапазон (85–264 В) — работает даже при колебаниях напряжения в сети
• Автоматическая защита — снижает риск повреждения подключённых устройств
• Компактность и простой монтаж — легко интегрируется в существующие щитовые решения
• Поддержка серии OptiPower — совместим с другими блоками питания этой линейки по форм-фактору и принципам подключения

Ограничения применения

• Не предназначен для открытых помещений — степень защиты IP20 исключает использование вне закрытых щитов
• Не выдерживает низкие температуры ниже –10 °C — возможны сбои при запуске в холодном цехе
• Не рассчитан на длительную нагрузку выше 15 Вт — превышение вызывает перегрев и отключение
• Отсутствие встроенного корпуса — требует обязательного размещения в металлическом или пластиковом щите
• Не подходит для питания высокомощных устройств (например, двигателей, нагревателей)

Примеры использования

• Питание PLC-контроллеров S7-1200 в автоматических линиях
• Обеспечение работоспособности датчиков proximity и энкодеров на конвейерах
• Запитка HMI-панелей и кнопочных постов в промышленных щитах
• Работа с реле времени, терморегуляторами и пускателями в системах HVAC

Практические советы

• Выбирайте DR-15-24-1 только для нагрузок до 15 Вт — лучше иметь запас по мощности 20–30%
• Проверьте посадочные размеры перед заказом: хотя он крепится на DIN-рейку, его габариты требуют свободного пространства вокруг
• При использовании в условиях повышенной вибрации — дополнительно фиксируйте блок питания изоляционной лентой или хомутами
• Для долговечной работы избегайте установки рядом с источниками тепла (часто встречается в щитах с частотниками)
• Артикул 284543 — единственный номер для заказа; другие модели серии DR имеют другую выходную мощность
