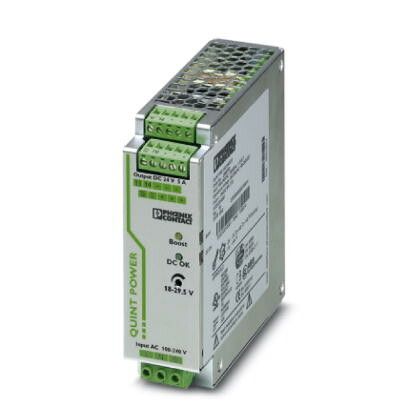

Источники питания QUINT-PS/1AC/24DC/ 5 | 2866750 Phoenix Contact

Источник питания 1AC/24DC от Phoenix Contact (артикул 2866750) преобразует переменный ток сети 230 В в стабильный постоянный ток 24 В - идеально для автоматизации, управления оборудованием и промышленной электроники.

Назначение и область применения

Источник питания 1AC/24DC предназначен для обеспечения стабильного напряжения 24 В постоянного тока в промышленных системах. Он питает устройства, требующие надёжного и защищённого источника энергии: контроллеры, реле, сенсоры, приводы, панели управления и другие компоненты автоматизированных линий.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Мощность выходная: до 100 Вт (расчёт по типовым значениям для данной серии)
• Защита корпуса: IP20 - противостояние случайному контакту с частями внутри, но не защищён от пыли и влаги
• Работа при температуре: от –25 C до +70 C
• Установка на DIN-рейку 35 мм

Совместимость и монтаж

Источник питания 1AC/24DC совместим со всеми стандартными DIN-рейками шириной 35 мм, используемыми в шкафах управления. Подключение входа - клеммы L/N, выхода - +24 V / 0 V. Для правильной установки убедитесь, что провода соответствуют допустимому сечению (обычно 0,2–2,5 мм2). Монтаж выполняется без инструментов: устройство просто защёлкивается на рейку.

Безопасность и стандарты

Источник питания 1AC/24DC соответствует европейским нормам безопасности EN 60950-1 и EN 62368-1. Обладает встроенной защитой от перегрузки, короткого замыкания и перегрева. Автоматически восстанавливает работу после устранения аварийной ситуации.

Преимущества

• Стабильное выходное напряжение даже при колебаниях входного тока
• Надёжная работа в условиях промышленной среды - высокая устойчивость к помехам
• Компактный размер позволяет экономить место в распределительном шкафу
• Произведено компанией Phoenix Contact - известным производителем промышленной электроники с долгим сроком службы оборудования

Ограничения применения

• Не предназначена для работы во влажных, запылённых или агрессивных средах - из-за защиты IP20 требуется установка в закрытый шкаф
• Не подходит для питания устройств с высокими импульсными нагрузками без дополнительных фильтров
• Не имеет функции резервирования - для бесперебойной работы нужна внешняя система UPS

Примеры использования

• Питание PLC-контроллеров на конвейерах
• Электромагнитные клапаны в системах пневматики
• Сенсоры и энкодеры на станках ЧПУ
• Панели оператора и HMI-устройства

Практические советы

• Перед монтажом проверьте соответствие входного напряжения - 230 В +-10%, иначе возможны отказы
• Обязательно заземлите корпус через DIN-рейку или отдельный провод - это снижает уровень ЭМИ
• Не перегружайте выход: максимальная мощность 100 Вт - рассчитывайте суммарную потребляемую мощность всех подключаемых устройств
• Для длительной эксплуатации в жарких помещениях рекомендуется обеспечить принудительную вентиляцию шкафа
• Артикул 2866750 - точный идентификатор для заказа запасных частей; сохраняйте его при ремонте или модернизации системы
