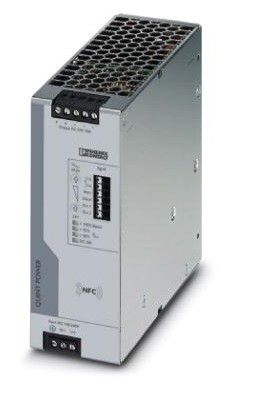

Источники питания QUINT4-PS/1AC/24DC/10 | 2904601 Phoenix Contact

Источник питания Phoenix Contact 2904601 преобразует переменный ток 230 В в стабильный постоянный ток 24 В с током до 10 А - подходит для автоматизации, промышленной электроники и устройств управления.

Назначение и область применения

Источник питания Phoenix Contact 2904601 предназначен для питания устройств, работающих от напряжения 24 В постоянного тока. Он используется в системах автоматизации, на конвейерах, в пультах управления, в реле и контроллерах, где требуется надёжная и стабильная подача энергии. Применяется в промышленных условиях - на заводах, в цехах, на объектах ЖКХ и транспорте.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 10 А
• Мощность: 240 Вт
• Регулирование выходного напряжения: стабилизированное
• Защита от перегрузки и короткого замыкания: да
• Габариты: компактные, рассчитаны на установку на DIN-рейку 35 мм

Совместимость и монтаж

Источник питания Phoenix Contact 2904601 устанавливается на стандартную DIN-рейку шириной 35 мм - типичную для шкафов управления. Подключение входа осуществляется через клеммы для проводов сечением до 2,5 мм2. Выходные клеммы рассчитаны на ток до 10 А - подходят для подключения нескольких потребителей одновременно. Для монтажа не требуются дополнительные крепления или адаптеры.

Безопасность и стандарты

Источник питания соответствует европейским нормам безопасности EN 60950-1 и EN 62368-1. Обладает встроенной защитой от перегрузки, перегрева и короткого замыкания. Устройство сертифицировано для работы в промышленной среде с уровнем загрязнения 2 и перенапряжением категории II.

Преимущества

• Стабильное выходное напряжение даже при колебаниях сети
• Автоматическое восстановление после срабатывания защиты
• Низкий уровень помех - совместим с чувствительной электроникой
• Устойчив к скачкам напряжения и импульсным помехам
• Долгий срок службы благодаря качественным компонентам Phoenix Contact

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах (без специальной модификации)
• Не защищён от попадания воды - не применяется вне закрытых шкафов
• Не рекомендован для длительной нагрузки выше 10 А - возможен перегрев
• Не работает при температуре ниже –25 C и выше +70 C

Примеры использования

• Питание PLC-контроллеров в системах автоматизации
• Запитка сенсоров, исполнительных механизмов и реле на конвейере
• Электропитание пультов управления и HMI-панелей
• Обеспечение работоспособности систем видеонаблюдения в промышленном шкафе

Практические советы

• Перед подключением проверьте соответствие входного напряжения - 230 В +-10%, иначе источник может выйти из строя
• При подключении нагрузки суммарный ток всех устройств не должен превышать 10 А
• Оставляйте свободное пространство вокруг корпуса для теплоотвода - особенно при работе на предельной мощности
• Используйте кабели с достаточным сечением для выхода - минимум 1,5 мм2 на 10 А
• Фиксируйте источник питания на DIN-рейке плотно - вибрация может повредить контакты
