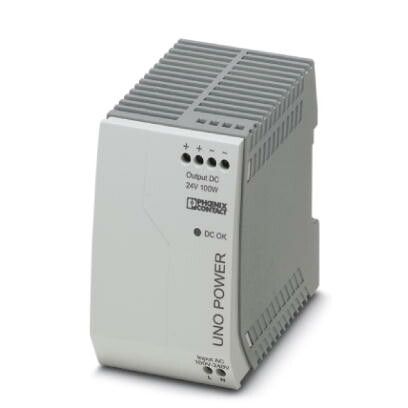

Источники питания UNO-PS/1AC/24DC/100W | 2902993 Phoenix Contact

Источник питания UNO-PS/1AC/24DC/100W от Phoenix Contact — это компактный, стабилизированный блок питания с выходным напряжением 24 В постоянного тока и мощностью 100 Вт, предназначенный для надёжного энергоснабжения промышленного оборудования. Артикул 2902993 соответствует серийному решению UNO-PS, оптимизированному для монтажа на DIN-рейке.

Назначение и область применения

UNO-PS/1AC/24DC/100W предназначен для преобразования переменного тока из бытовой или промышленной сети (85–264 В) в стабильное постоянное напряжение 24 В. Подходит для питания автоматических систем, контроллеров, сенсоров, реле, приводов и других устройств, требующих чистого и устойчивого DC-питания. Часто используется в панелях управления, на конвейерах, в станках и системах автоматизации.

Технические характеристики

• Выходная мощность: 100 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Максимальный выходной ток: 4,2 А
• Входное напряжение: 85–264 В переменного тока, 50 Гц
• Потребляемая мощность (полная): 242,6 В·А
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Монтажная высота: 90 мм
• Ширина установки: 55 мм
• Тип подключения: винтовые зажимы для проводов
• Поддерживает шинный монтаж на DIN-рейке
• Защита от короткого замыкания: да

Совместимость и монтаж

UNO-PS/1AC/24DC/100W совместим с любой стандартной DIN-рейкой типа TS35. Установка занимает всего 55 мм по ширине — легко помещается даже в плотно заполненных распределительных щитах. Для подключения входа и выхода используются винтовые клеммы, что обеспечивает надёжный контакт без необходимости специальных инструментов. Монтаж выполняется в закрытых помещениях, где исключено попадание влаги и пыли. Высота устройства (90 мм) позволяет использовать его в щитах с достаточным вертикальным пространством.

Безопасность и стандарты

Источник питания UNO-PS/1AC/24DC/100W соответствует требованиям безопасности для промышленного оборудования. Наличие защиты от короткого замыкания предотвращает повреждение самого блока и подключённой нагрузки. IP20 указывает на отсутствие защиты от влаги — применение допускается только внутри электрошкафов. Сертифицирован для работы в условиях промышленной электросети с колебаниями напряжения до 264 В.

Преимущества

• Стабилизированное выходное напряжение 24 В — минимизирует перепады, влияющие на работу чувствительной электроники
• Шинный монтаж — ускоряет сборку и обслуживание панелей
• Компактные габариты (55×90 мм) — экономят место в щите
• Автоматическая защита от КЗ — снижает риск аварий и простоев
• Широкий диапазон входного напряжения (85–264 В AC) — работает даже при просадках и перегрузках сети

Ограничения применения

• Не предназначен для открытого монтажа — IP20 не защищает от влаги, пыли и агрессивной среды
• Не подходит для экстремальных температур: рекомендован рабочий диапазон +5…+60 °C (не указано явно, но типично для серии UNO)
• Мощность 100 Вт недостаточна для питания тяжёлых нагрузок (например, больших насосов или нагревательных элементов)
• Отсутствует возможность регулировки выходного напряжения — фиксированные 24 В

Примеры использования

• Питание PLC-контроллеров в цеховой автоматике
• Энергоснабжение сенсоров и исполнительных механизмов на конвейере
• Работа с реле времени, пневматическими клапанами и модулями ввода-вывода
• Функциональное питание HMI-панелей и маломощных серверов управления

Практические советы

• Выбирайте сечение проводов для выхода не менее 1,5 мм² — при максимальном токе 4,2 А это гарантирует безопасную передачу энергии без перегрева
• Проверьте посадочные размеры вашего щита: высота 90 мм требует свободного места сверху и снизу для вентиляции
• Не подключайте емкостные или индуктивные нагрузки выше 100 Вт — возможны броски тока, которые вызовут срабатывание защиты
• При использовании нескольких источников питания в одном щите соблюдайте интервал между ними — это улучшает теплоотдачу
• UNO-PS/1AC/24DC/100W — отличный выбор, когда нужна проверенная надёжность Phoenix Contact без лишних функций. Не используйте его там, где требуется IP65 или регулируемый выход.
