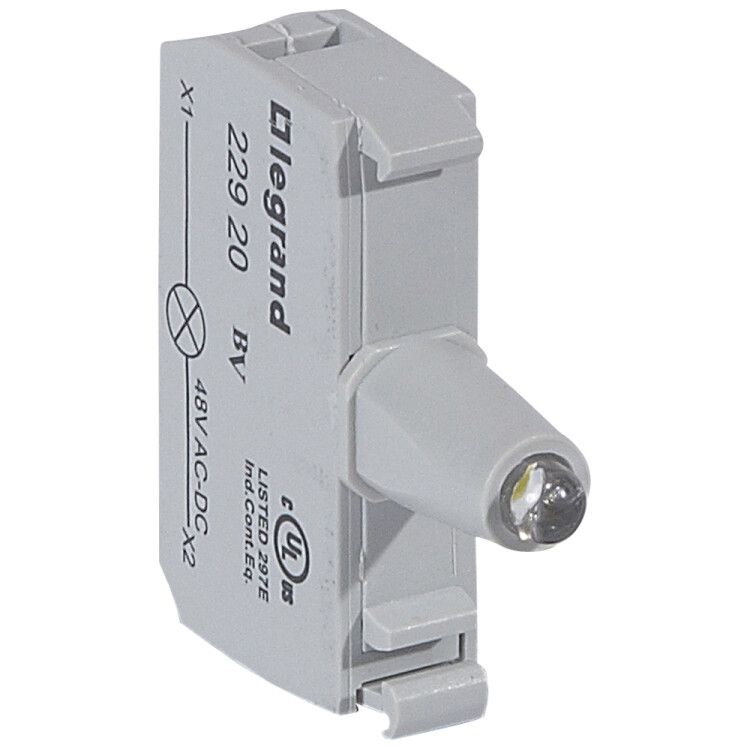

Блок контактов со светодиодом 48В под винт бел. Osmoz Leg 022920 Legrand

Блок подсветки для индикаторных кнопок и диффузоров 48В~=/ под винт белый от Legrand (артикул 022920) предназначен для равномерной подсветки кнопок управления в системах автоматизации. Он совместим с диффузорами и работает как на переменном, так и на постоянном токе в широком диапазоне напряжений.

Назначение и область применения

Этот блок подсветки устанавливается внутрь индикаторных кнопок и диффузоров, чтобы обеспечить видимость положения кнопки в условиях слабого освещения. Подходит для использования в пультах управления, щитах автоматики, станках, конвейерах и других промышленных устройствах, где важно визуально определять состояние элемента управления.

Технические характеристики

• Работает от напряжения 43,2–52,8 В - как переменного (AC), так и постоянного (DC) тока;
• Источник света - светодиод, обеспечивающий долгий срок службы и низкий расход энергии;
• Встроен резистор - защищает светодиод от перегрузок при колебаниях напряжения;
• Цвет излучения - белый, соответствует стандартному цвету индикации в промышленных системах;
• Подключение - винтовые зажимы, надёжный контакт без пайки;
• Крепление - фронтальное, монтируется через отверстие в панели;
• Тип изделия - модульный блок, комплектуется всем необходимым для установки.

Совместимость и монтаж

Блок подсветки Legrand Osmoz 022920 рассчитан на установку в индикаторные кнопки и диффузоры с посадочным диаметром, соответствующим стандарту серии Osmoz. Монтаж выполняется на аппарат - то есть он вставляется в подготовленное отверстие в передней панели и фиксируется с помощью винтовой системы внутри корпуса. Для правильной работы необходимо соблюдать габариты посадочного места и использовать только совместимые диффузоры. Убедитесь, что толщина панели позволяет плотно закрепить блок без люфта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Напряжение 48 В является безопасным уровнем (SELV - очень низкое напряжение), исключающим риск поражения электрическим током. Применение встроенных резисторов снижает вероятность перегрева и выхода из строя при кратковременных скачках напряжения.

Преимущества

• Широкий рабочий диапазон напряжения (43,2–52,8 В) - стабильно работает даже при проседании сети;
• Светодиод + резистор - высокая надёжность и долгий срок службы без замены;
• Винтовое подключение - удобно для обслуживания и ремонта, не требует специальных инструментов;
• Белый цвет света - не вызывает бликов, хорошо воспринимается глазом в любых условиях освещённости;
• Модульная конструкция - легко заменяется при необходимости без демонтажа всей кнопки.

Ограничения применения

• Не предназначена для работы при напряжении ниже 43,2 В или выше 52,8 В - возможна недостаточная яркость или повреждение;
• Не используется в средах с повышенной вибрацией без дополнительной фиксации - может ослабнуть контакт;
• Не рекомендовано применение во взрывоопасных зонах - отсутствует сертификат ATEX/IECEx;
• Требует совместимости с конкретными диффузорами и кнопками серии Osmoz - не универсальный элемент.

Примеры использования

• Подсветка кнопки “Старт” на пульте управления конвейером;
• Индикация состояния “Готово” на панели станка с ЧПУ;
• Сигнализация режима “Автоматический цикл” в распределительном шкафу;
• Замена старой лампочки в индикаторной кнопке на современный LED-элемент без изменения корпуса.

Практические советы

• Перед установкой проверьте напряжение питания - оно должно находиться в пределах 43,2–52,8 В; если ниже - подсветка будет тусклой, если выше - возможен выход из строя;
• При подключении затягивайте винты умеренно - переусердствовать нельзя, чтобы не повредить контакты;
• Если вы заменяете старую лампу, убедитесь, что новый блок имеет ту же форму и глубину посадки - иначе диффузор не закроется плотно;
• Для длительной эксплуатации в запылённых помещениях используйте блок только с герметичными диффузорами - сам блок не имеет защиты IP, зависит от корпуса кнопки.
