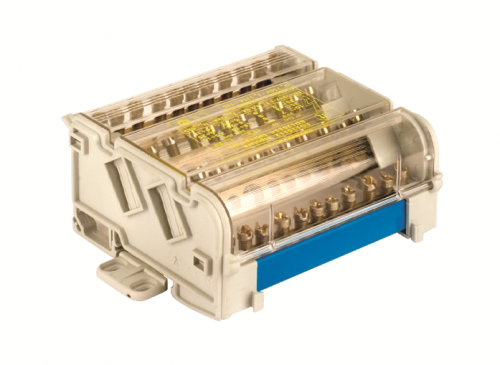

Блок распределительный Quadro 5p 160А на DIN-рейку DKC BD160135

Блок распределительный на DIN-рейку 5 полюсов 160А от DKC (ДКС), артикул bd160135, предназначен для надёжного и компактного распределения тока между несколькими потребителями внутри электрощита. Этот элемент используется там, где важно сохранить порядок в проводке, минимизировать количество соединений и обеспечить безопасную работу при высоких нагрузках.

Назначение и область применения

Блок распределительный на DIN-рейку 5 полюсов 160А применяется для создания центральных точек подключения в распределительных щитах. Он позволяет развести один мощный входной проводник на несколько отходящих линий - например, к группам автоматических выключателей, УЗО, оборудованию на производстве или системам освещения. Подходит для установки в промышленных, коммерческих и крупных жилых объектах, где требуется высокая плотность подключений и надёжная передача тока до 160 А.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 5 (включая N-шину)
• Поперечное сечение подключаемых проводов: 25–95 мм2
• Количество клемм на каждый полюс: 13
• Материал токоведущих элементов: латунь
• Материал корпуса: поликарбонат (не поддерживающий горение)
• Количество модулей: 5
• Наличие N-шины: да (выполнена как отдельный полюс)
• Габариты: 8×7 мм (основные клеммы), 2×8 мм, 2×9 мм, 1×12 мм (дополнительные выводы)

Совместимость и монтаж

Блок распределительный на DIN-рейку 5 полюсов 160А устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж осуществляется защёлкиванием - никаких дополнительных креплений не требует. Для подключения используются винтовые клеммы: провод вставляется в отверстие и фиксируется затяжкой винта. Каждый полюс имеет 13 клемм - это позволяет подключить до 13 отходящих линий на одном уровне. Обязательно соблюдайте рекомендованное сечение проводов (25–95 мм2): меньшие провода могут плохо фиксироваться, большие - не войдут в клемму.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствующего требованиям UL94 V-0. Защитный экран на лицевой стороне исключает случайное прикосновение к токоведущим частям при открытой крышке щита. Задняя крышка предотвращает контакт с DIN-рейкой или другими металлическими поверхностями, снижая риск замыкания. Блок соответствует требованиям IEC 60947-7-1 для распределительных устройств. Применение в соответствии с ГОСТ Р 50030.2 и ГОСТ Р 50345 допускается для сетей переменного тока до 1000 В.

Преимущества

• Высокая плотность подключений: 13 клемм на полюс позволяют отказаться от множества перемычек и ответвлений.
• Устойчивость к перегрузкам: латунные шины обеспечивают низкое переходное сопротивление даже при длительной работе на максимальном токе.
• Чёткая структура: каждая группа клемм отделена, что упрощает диагностику и обслуживание.
• Защищённая конструкция: экранирование и задняя крышка повышают уровень безопасности при обслуживании.
• Стандартный форм-фактор: совместим с любыми щитами, использующими DIN-рейку.

Ограничения применения

• Не предназначено для работы в условиях постоянной вибрации без дополнительной фиксации - возможна потеря контакта.
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса не рассчитан на воздействие растворителей и кислот.
• Подключение проводов меньше 25 мм2 не гарантирует надёжный контакт; использование адаптеров не предусмотрено.
• Не является заменой автоматического выключателя или УЗО - функционально работает только как распределительный элемент.

Примеры использования

• Распределение питания от главного автомата 160 А на 10–12 групп освещения и розеток в торговом центре.
• Подключение нескольких насосов и конвейеров от одного силового кабеля на производственной линии.
• Централизованное распределение нулевого проводника (N) и PE в щите управления станком.
• Объединение нескольких однофазных нагрузок в трёхфазной сети через отдельные полюса.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше всего подходят медные жилы 35–70 мм2.
• Используйте крестовую отвёртку с регулируемым моментом: переусиливать винты нельзя - можно повредить резьбу в латуни.
• При использовании многожильных проводов обязательно примените наконечники (штыревые или трубчатые) - они увеличивают срок службы контакта.
• После сборки проверьте все винты - особенно после первого включения, так как металл может немного “усесться”.
• Этот блок хорошо сочетается с сериями Quadro от DKC - идеально подходит для унифицированных решений в щитах этого бренда.
