Блок распределительный 61 083 NBB-DB-500 (1 шт/упак) |61083 |Navigator 20310

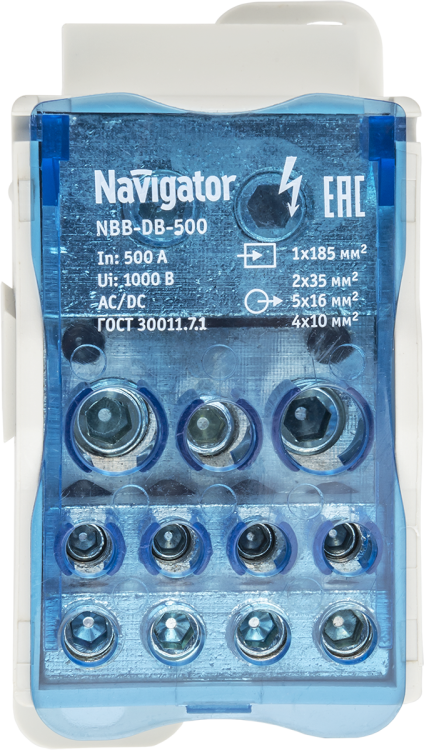

Блок распределительный на DIN-рейку NBB-DB-500 от бренда Navigator - это надёжная шина в компактном корпусе, предназначенная для распределения высокого тока (до 500 А) между несколькими цепями. Применяется в силовых распределительных щитах, особенно там, где требуется переход с крупногабаритного провода на несколько более тонких.

Назначение и область применения

Блок распределительный NBB-DB-500 служит для электрического и механического соединения проводников. Он удобно заменяет группу отдельных клемм, позволяя одним устройством соединить один мощный входной провод (до 200 мм2) с двенадцатью выходными проводами меньшего сечения. Подходит для установки в распределительных щитах промышленного оборудования, систем автоматизации, конвейеров, насосных станций и других объектов с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 500 А - способен выдерживать длительную работу при максимальной нагрузке без перегрева
• Поперечное сечение входного провода: до 200 мм2 - позволяет подключать массивные медные или алюминиевые кабели
• Количество контактов: 12 - обеспечивает равномерное распределение тока на 12 выходных цепей
• Рабочее напряжение: до 1000 В - соответствует требованиям для средневольтных сетей
• Материал корпуса: полиамид и поликарбонат - прочный, устойчив к ударным нагрузкам и химическим воздействиям
• Цвет: серый/синий - контрастная окраска упрощает визуальное различение фаз и нулевых шин
• Диапазон рабочих температур: от -40 C до +40 C - работает в условиях холодных складов, открытых площадок и производственных помещений
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции

Совместимость и монтаж

Блок распределительный NBB-DB-500 монтируется на стандартную DIN-рейку типа TS35 (по ГОСТ IEC 60715). Установка занимает менее минуты: достаточно защёлкнуть корпус на рейке. Каждый контакт имеет зажим с винтом M8, рассчитанный на затяжку усилием 10–12 Нм. Для подключения входного провода используйте кабель сечением до 200 мм2 - он проходит через специальный канал в основании блока. Выходные провода подключаются по одному в каждый из 12 гнёзд. Обязательно проверьте плотность фиксации после монтажа - слабый контакт вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных установках. Материалы корпуса самозатухающие (UL94 V-0), что снижает риск распространения пламени. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Соответствует нормам IEC 60947-7-1 для коммутационных устройств на DIN-рейку.

Преимущества

• Замена нескольких клеммников одним модульным элементом - экономит место в щите
• Высокая пропускная способность - подходит для мощных потребителей
• Удобство обслуживания - все контакты доступны без демонтажа
• Стабильность соединения - благодаря металлическому язычку внутри каждого зажима
• Защита от случайного отсоединения - винты имеют противоскручивающую форму

Ограничения применения

• Не предназначено для переменного тока выше 1000 В - применение в HV-сетях запрещено
• Не рекомендуется использовать вне закрытых щитов - отсутствует степень защиты IP
• Подключение проводов меньше 16 мм2 возможно, но требует осторожности - малые сечения плохо фиксируются в больших зажимах
• Не подходит для частых отключений - предназначен для постоянных соединений

Примеры использования

• Переход с главного кабеля 2×150 мм2 на 12 линий по 25 мм2 в щите управления конвейером
• Распределение питания от одного вводного автомата 500 А на несколько двигателей в цехе
• Объединение нулевых проводов в распределительном щите производственного участка
• Создание общей шины заземления в щитах с большим числом аппаратов

Практические советы

• Перед монтажом проверьте, чтобы входной кабель имел правильное сечение - превышение 200 мм2 недопустимо
• Используйте наконечники (наконечник типа НШВИ-200) для многожильных проводов - это предотвращает деформацию жил
• При подключении нескольких проводов в один контакт - убедитесь, что они совпадают по материалу (медь с медью, алюминий с алюминием)
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях вибрации
• Для удобства обслуживания помечайте каждый выходной контакт этикеткой - это сэкономит время при диагностике
