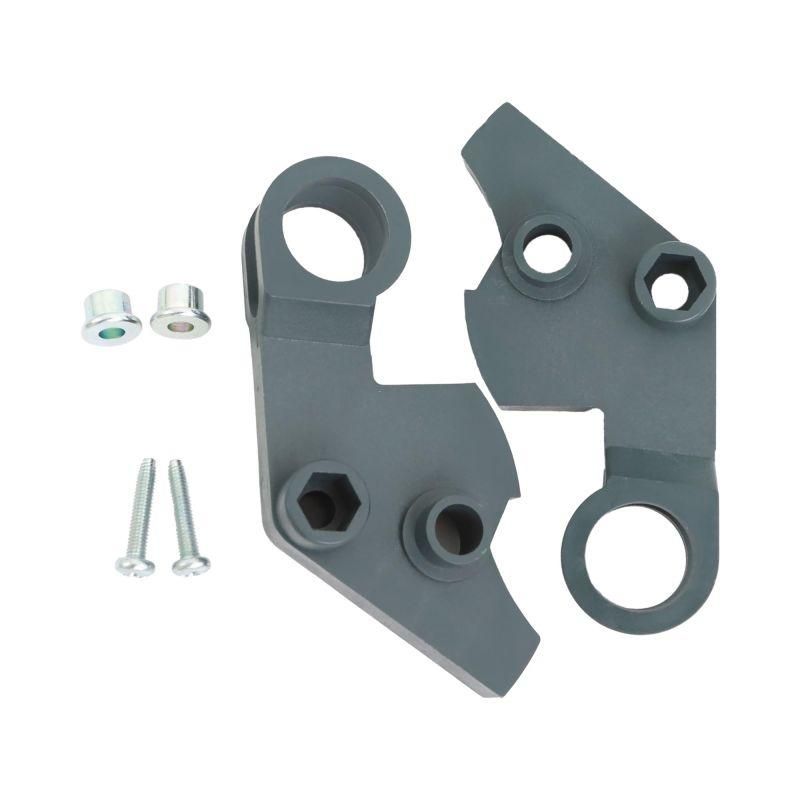

Блокировка механическая для реверсивных контакторов DSC115-150 YON DSCMI-F ДКС

Блок механический для реверсивных контакторов DSC115-150 DKC обеспечивает безопасную блокировку двух или трёх контакторов в системах с переключением направления тока, предотвращая одновременное включение противофазных цепей. Продукт совместим с контактными группами серии YON pro 115А–800А и устанавливается напрямую на контакторы DSC115-150 DKC.

Назначение и область применения

Блок механический для реверсивных контакторов DSC115-150 DKC используется для исключения опасного одновременного включения прямого и обратного направления работы электродвигателя. Он физически препятствует замыканию обоих контакторов даже при отказе управления или ошибке оператора. Подходит для установки на промышленных станках, насосах, конвейерах и других устройствах с реверсивным управлением.

Технические характеристики

• Тип блокировки: механическая, взаимная
• Совместимые контакторы: DSC115-150 DKC из серии YON pro 115А–800А
• Количество блокируемых контакторов: до 3 шт.
• Направление блокировки: горизонтальное и вертикальное
• Материал корпуса: термостойкий пластик, соответствующий требованиям UL94 V-0

Совместимость и монтаж

Блок механический для реверсивных контакторов DSC115-150 DKC устанавливается непосредственно на контакторы серии YON pro без дополнительных креплений. Для правильной сборки необходимо:

• Убедиться, что все контакторы имеют одинаковый типоразмер DSC115-150;
• Расположить контакторы плотно друг к другу в ряд - горизонтально или вертикально;
• Закрепить блок на боковой поверхности крайних контакторов до щелчка - он автоматически зацепляет механизмы привода среднего контактора.

Не допускается использование с другими сериями контакторов, включая модели вне диапазона DSC115-150.

Преимущества

• Гарантированная механическая блокировка - работает даже при потере питания или выходе из строя электронного контроллера;
• Интегрированная конструкция - не требует внешней проводки или дополнительных устройств;
• Высокая надёжность - срок службы ограничен лишь механическим износом, а не электронными компонентами;
• Легко проверяется визуально - положение рычагов сразу показывает состояние блокировки.

Ограничения применения

• Не применяется с контактными аппаратами других брендов или модификаций, кроме DSC115-150 DKC;
• Не предназначен для использования в условиях постоянного воздействия воды, масла или химических растворителей;
• Не обеспечивает защиту от перегрузки или короткого замыкания - требуется дополнительная защита (плавкие предохранители, тепловые реле);
• Не рекомендован для частых циклов переключения более 120 раз в час - возможен преждевременный износ механизмов.

Примеры использования

• Станок с ЧПУ - переключение между прямым и обратным вращением шпинделя;
• Конвейерная лента - изменение направления движения материала;
• Подъёмный механизм - опускание/подъём груза через два контактора;
• Вентиляционные системы с реверсом воздушного потока.

Практические советы

• Перед первым запуском проверьте свободное движение всех рычагов блока - они должны перемещаться без усилия и возвращаться в исходное положение;
• При установке нескольких контакторов используйте только оригинальные блоки DSC115-150 DKC - сторонние аналоги могут не обеспечивать точного зацепления;
• При обслуживании всегда отключайте питание и убедитесь, что блокировка полностью разблокирована перед доступом к контактам;
• Если блокировка не срабатывает - проверьте соответствие типа контакторов; возможно, установлены контакторы другой серии, например DSC250 или DSC800.
