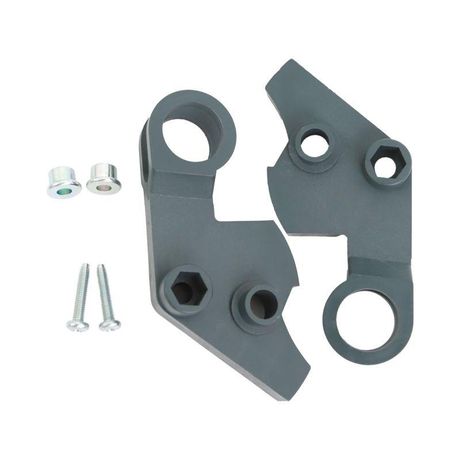

Блокировка механическая для реверсивных контакторов DSC185-225 YON DSCMI-G ДКС

Блок механический для реверсивных контакторов DSC185-225 DKC обеспечивает безопасную блокировку между двумя или тремя контакторами, предотвращая одновременное включение противофазных цепей. Этот элемент применяется в системах управления с реверсом, например, на насосах, вентиляторах и конвейерах, где требуется исключить короткое замыкание из-за ошибочного переключения. Блок совместим с контактными группами серий DSC185–DSC225 и является частью экосистемы контакторов YON pro.

Назначение и область применения

Блок механический для реверсивных контакторов DSC185-225 DKC предназначен для физической блокировки двух или трёх контакторов, чтобы они не могли включаться одновременно. Это особенно важно в схемах с реверсом - когда один контактор управляет движением «вперёд», а другой - «назад». Без такой блокировки возможна авария: два контактора включаются параллельно, вызывая короткое замыкание между фазами.

Используется в промышленной автоматике: на станках, лифтах, транспортерах, системах вентиляции и других устройствах, требующих надёжного реверса двигателя.

Технические характеристики

• Совместим с контактными модулями DSC185 и DSC225 (серии YON pro)
• Обеспечивает механическую взаимоблокировку в горизонтальной и вертикальной плоскости
• Не требует внешнего питания - работает за счёт движения рычагов контакторов
• Работает в температурном диапазоне, соответствующем классу контакторов YON pro (-25C до +60C)
• Максимальная нагрузка - определяется номиналом установленных контакторов

Совместимость и монтаж

Блок механический для реверсивных контакторов DSC185-225 DKC устанавливается непосредственно между двумя или тремя контактными модулями одной серии. Он фиксируется на DIN-рейке вместе с контактами и соединяется через специальные выступы и пазы - никаких болтов или проводов не требуется.

Установка:

1. Закрепите контакторы на DIN-рейке с зазором 10–15 мм между корпусами.
2. Поднесите блок к боковой поверхности первого контактора - он сам «захватывает» механизм соседних устройств.
3. Убедитесь, что все три контактора плотно прилегают друг к другу - блокировка должна работать свободно, без усилий.

Внимание: блок несовместим с другими сериями контакторов, даже если они имеют аналогичный номинал. Только DSC185–DSC225.

Преимущества

• Гарантированная блокировка без зависимости от электроники - работает даже при отказе контроллера
• Нет необходимости в дополнительных реле или программировании
• Высокая долговечность - металлические детали, рассчитанные на десятки тысяч циклов
• Легко проверяется визуально - видно, заблокированы ли контакторы

Ограничения применения

• Не используется с однонаправленными контакторами - только в реверсивных схемах
• Не поддерживает блокировку более чем трёх контакторов
• Не рекомендован для установки в условиях постоянной вибрации выше 1g без дополнительного крепления
• Не предназначена для работы во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Конвейер с реверсом: один контактор - движение вперёд, второй - назад, третий - стоп. Блокировка предотвращает одновременный запуск всех трёх.
• Насосная станция: основной и резервный насосы с переключением. Блок позволяет использовать реверсивный режим без риска КЗ.
• Элеватор или подъёмник: управление «вверх/вниз» с кнопками. Механический блок гарантирует, что сигнал «вверх» не будет активирован, пока не отключен «вниз».

Практические советы

• Перед сборкой проверьте, что все контакторы одного типа - смешивание DSC185 и DSC225 допустимо, но только если блокировка физически совпадает по габаритам.
• При монтаже не затягивайте рейку слишком сильно - это может деформировать механизмы блокировки.
• Проверяйте работу блока перед первым включением: вручную нажмите на рычаг каждого контактора - другие должны жестко блокироваться.
• Если система работает в пыльной среде - периодически осматривайте блок на наличие грязи в шарнирах. Промывка не требуется, но удаление пыли увеличивает срок службы.
• Артикул dscmi-g - единственный код для этого блока. Убедитесь, что заказываете именно его, а не другие комплектующие DKC.
