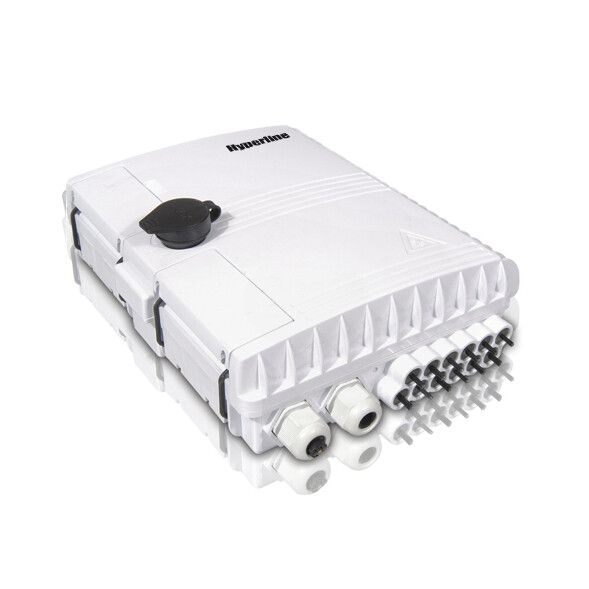

Бокс оптический FO-WBI-12A-GY настенный 12 портов (SC duplex LC) без пигтейлов и проходных адаптеров IP65 250 х 190 39мм сер. Hyperline 358586

Оптический бокс Hyperline 358586 - компактный настенный корпус для организации точки ввода и распределения волоконно-оптических кабелей в сетях связи. Подходит для внутренней установки в помещениях с повышенной влажностью или запыленностью благодаря защите IP65.

Назначение и область применения

Оптический бокс Hyperline 358586 предназначен для физической защиты и организованного расположения 12 оптических соединений типа SC и LC. Он используется в точках ввода оптоволокна в здания, на этажных щитах, в технических помещениях и на объектах телекоммуникаций. Благодаря отсутствию пигтейлов и проходных адаптеров, бокс позволяет пользователю самостоятельно выбирать и устанавливать необходимые элементы коммутации - например, при модернизации сети или использовании специфических типов переходников.

Технические характеристики

• Количество портов: 12 (по 6 пар SC Duplex и LC)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Размеры: 250×190×39 мм (Ш×В×Г)
• Полезная глубина: 32 мм - достаточна для прокладки и фиксации кабелей без перегиба
• Материал корпуса: галоген-free пластик - безопасен при горении, не выделяет токсичных веществ
• Цвет: серый
• Несущая способность: 1 кг - допустимая нагрузка на стену при креплении
• Максимальное сечение провода: 3 мм2 - для заземления или питания встроенных устройств
• Способ монтажа: открытая настенная установка
• Количество зажимов: 12 - для фиксации волокон и предотвращения натяжения
• Количество постов: 12 - отдельные места для каждого адаптера

Совместимость и монтаж

Оптический бокс Hyperline 358586 совместим с любыми одиночными и дуплексными адаптерами SC и LC, которые устанавливаются вручную в предусмотренные посты. Для монтажа используются два крепёжных отверстия на задней стенке. Установка выполняется на вертикальную поверхность с помощью дюбелей или саморезов. Кабельный ввод осуществляется через 12 подготовленных отверстий - они позволяют пропустить как один многожильный кабель, так и несколько отдельных волокон. После ввода кабели фиксируются зажимами, чтобы исключить механическую нагрузку на соединения.

Безопасность и стандарты

Корпус изготовлен из галоген-свободного пластика, что соответствует требованиям пожарной безопасности в закрытых помещениях. Степень защиты IP65 гарантирует работу в условиях повышенной влажности, например, в подвалах, на лестничных клетках или в технических коридорах. Продукт не содержит свинца, кадмия и других опасных веществ, согласно директивам RoHS.

Преимущества

• Удобная компактная форма - занимает минимум места на стене
• Чёткая организация портов - каждый из 12 постов изолирован, снижается риск перепутывания волокон
• Отсутствие встроенного оборудования - даёт свободу выбора адаптеров и сокращает стоимость
• Защита IP65 - позволяет использовать в местах, где другие боксы требуют герметизации
• Фиксация кабелей - зажимы предотвращают вытягивание волокон, продлевая срок службы соединений

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя IP65 защищает от брызг, он не рассчитан на постоянный дождь, солнечное излучение или заморозки
• Не имеет встроенной терморегуляции - не рекомендуется для установки рядом с источниками тепла
• Не поддерживает монтаж в 19" стойки - только настенный вариант
• Полезная глубина 32 мм ограничивает использование крупных сплайс-коробок - требуется плоская технология splicing

Примеры использования

• Зона ввода оптоволокна в офисное здание - кабель от оператора заходит в бокс, затем через LC-адаптеры подключаются маршрутизаторы и серверы
• Этажный щит в жилом доме - 12 абонентских линий заведены в бокс, каждая через SC-адаптер подключена к ONT
• Технический пункт в школе или больнице - здесь удобно собирать все оптические соединения в одном месте с возможностью быстрого обслуживания

Практические советы

• Перед монтажом проверьте посадочные размеры: внешние габариты 250×190 мм должны подходить под место установки
• Используйте только адаптеры с тонкими корпусами - толстые модели могут не поместиться в 32 мм глубины
• При прокладке кабеля оставляйте запас длины 40–50 см - это позволит легко переустанавливать адаптеры
• Не затягивайте зажимы слишком сильно - это повредит волокно; достаточно легкого давления для фиксации
• Для долговременной работы в пыльных помещениях периодически протирайте внутреннюю часть бокса сухой мягкой тряпкой
• При необходимости увеличения числа портов - используйте этот бокс как первый уровень, а второй - в виде дополнительного модульного устройства
