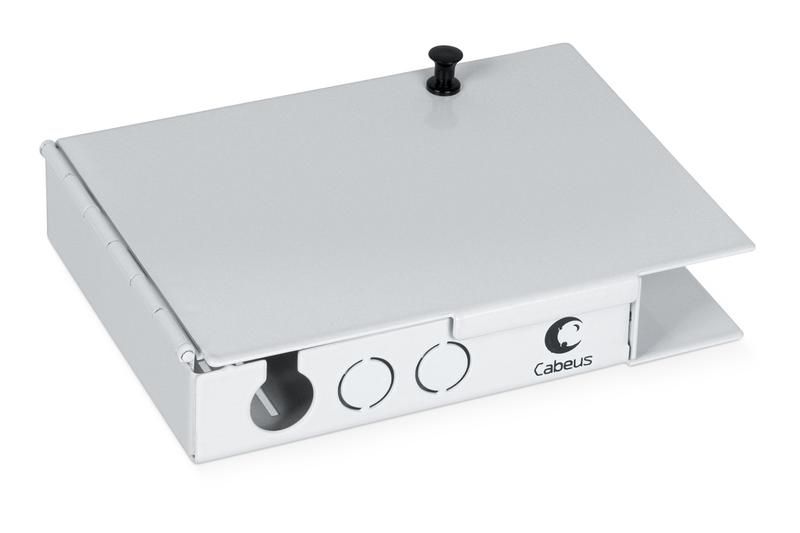

Бокс оптический настенный JJT-4-SC на 4 SC (LC duplex) со сплайс-кассетой и КДЗС без пигтейлов проходн. адаптеров Cabeus 7304c

Бокс оптический настенный на 4 SC (LC duplex) со сплайс-кассетой и КДЗС без пигтейлов и проходных адаптеров от Cabeus (артикулы jjt-4-sc, 7304c) предназначен для организации точек оконечивания и соединения оптических кабелей в настенных условиях — например, в этажных щитах, на фасадах зданий или внутри помещений.

Назначение и область применения

Этот бокс используется для монтажа соединений оптических волокон методом сварки (КДЗС) в местах, где не требуется подключение активного оборудования. Подходит для создания распределительных пунктов в сетях FTTH, LAN, телекоммуникационных трассах и системах видеонаблюдения. Благодаря отсутствию пигтейлов и проходных адаптеров, он ориентирован на компактную организацию внутренних соединений между входящими кабелями.

Технические характеристики

• Тип: настенный оптический бокс
• Количество портов: 4 (SC/LC duplex — каждый порт поддерживает два волокна)
• Количество вставных модулей: 4
• Материал корпуса: пластик, цвет — серый
• Способ монтажа: крепление на стену
• Количество кабельных вводов: 1–3 (возможно подключение до трёх внешних кабелей)
• Кабельная муфта: одна PG9 на вход
• Внутренний элемент: малогабаритная сплайс-кассета для фиксации термосварных гильз КДЗС
• Фиксация дверцы: защелка, без замка
• Укладка запаса волокна: предусмотрены кабельные хомуты

Совместимость и монтаж

Бокс совместим с одномодовыми и многомодовыми оптическими кабелями с наружным диаметром, подходящим под муфту PG9. Для монтажа необходимо:

• Закрепить бокс на стене с помощью крепёжных отверстий в задней части корпуса;
• Подвести кабели через муфту PG9 и зафиксировать их хомутами;
• Произвести сварку волокон внутри сплайс-кассеты; каждое волокно заводится в отдельную гильзу КДЗС;
• Аккуратно уложить избыток волокна в кассете, соблюдая радиус изгиба не менее 30 мм;
• Закрыть дверцу — она фиксируется защелкой, доступ к внутреннему пространству возможен без инструментов.

Не требует подключения питания. Монтаж выполняется после предварительной подготовки кабелей — бокс не содержит готовых переходников или пигтейлов.

Преимущества

• Компактный размер позволяет устанавливать бокс даже в ограниченных пространствах — например, в узких нишах или этажных щитках.
• Интегрированная сплайс-кассета снижает риск повреждения волокон при сборке и обслуживании.
• Отсутствие проходных адаптеров и пигтейлов делает решение экономичнее и надёжнее — меньше точек потерь сигнала.
• Защита от механических воздействий благодаря прочному корпусу и герметичной дверце.

Ограничения применения

• Не предназначено для открытых уличных условий — отсутствует IP-защита, не рекомендовано использование вне помещения без дополнительной защиты.
• Не подходит для быстрого переключения каналов — все соединения постоянные, выполненные методом сварки.
• Нет возможности подключить активное оборудование (ONT, SFP и т.п.) — отсутствуют адаптеры для подключения к устройствам.
• Не допускается частое открывание дверцы — это может повредить расположенные внутри волокна.

Примеры использования

• Распределительный пункт в жилом доме — входящий оптический кабель от оператора разветвляется на 4 квартиры через сварные соединения.
• Точка ответвления на фасаде офисного здания — один кабель от магистрали входит в бокс, затем три других идут к различным этажам.
• Локальная сеть на производстве — соединение оптических кабелей между станциями контроля и управления без необходимости в активных устройствах.

Практические советы

• Перед монтажом проверьте диаметр кабелей — они должны соответствовать размеру муфты PG9 (обычно 5–8 мм).
• Не забудьте оставить достаточную длину запаса волокна (минимум 1,5 м) — это позволит провести ремонт или переоборудование без замены кабеля.
• При работе с КДЗС используйте только качественную сварку — плохой контакт увеличивает затухание сигнала.
• Обязательно пометьте каждую пару волокон перед сваркой — в дальнейшем это ускорит диагностику и обслуживание.
• При использовании в холодных помещениях учтите, что пластик корпуса становится более хрупким — избегайте ударов при температуре ниже –10 °C.
