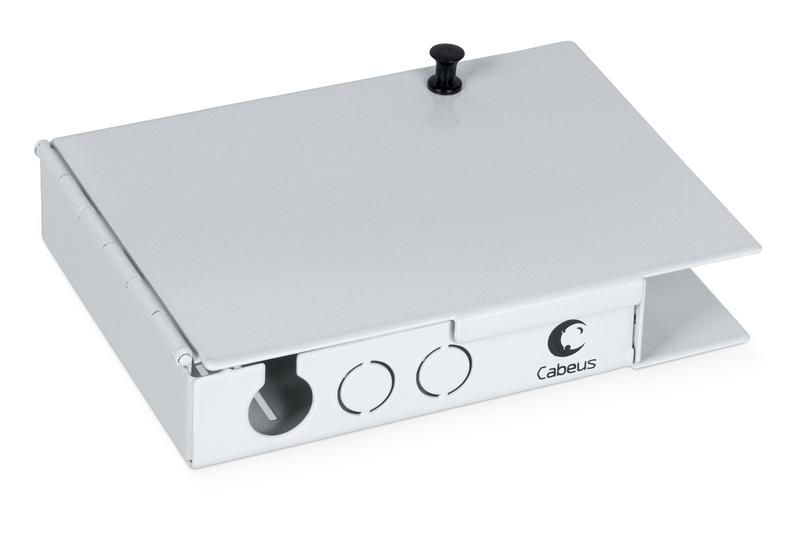

Бокс оптический настенный JJT-4-ST на 4ST со сплайс-кассетой и КДЗС без пигтейлов проходн. адаптеров Cabeus 7305c

Бокс оптический настенный на 4 ST со сплайс-кассетой и КДЗС без пигтейлов и проходных адаптеров от Cabeus (артикулы 7305c и jjt-4-st) предназначен для организации точек оконечивания и соединения оптических кабелей в настенных условиях - например, в этажных щитах, на внешних стенах зданий или внутри помещений.

Назначение и область применения

Этот бокс используется для монтажа соединений оптических волокон методом сварки (КДЗС) в местах, где не требуется подключение через адаптеры. Подходит для создания распределительных пунктов в сетях FTTH, LAN, телекоммуникационных трассах и системах видеонаблюдения. Благодаря отсутствию пигтейлов и проходных адаптеров, бокс применяют там, где все соединения выполняются заранее - например, на участках между центральной станцией и абонентскими точками.

Технические характеристики

• Количество портов: 4 шт. - предназначены для подключения четырёх оптических кабелей;
• Тип разъёмов: ST - совместим с оптическими кабелями и компонентами стандарта ST;
• Способ монтажа: настенный - крепится на вертикальную поверхность с помощью крепёжных отверстий;
• Количество вставных модулей: 4 - позволяют организовать четыре точки соединения;
• Цвет корпуса: серый - соответствует типичным цветовым решениям для коммуникационного оборудования;
• Кабельные вводы: до 3 входов - обеспечивают ввод одного или нескольких кабелей;
• Муфта: одна кабельная муфта PG9 - герметизирует место ввода кабеля;
• Сплайс-кассета: внутренняя, малогабаритная - служит для фиксации термоусадочных гильз после сварки волокон;
• Фиксация кабеля: хомуты - удерживают кабели и позволяют уложить запас волокна (до 1–1,5 м);
• Дверца: распашная, без замка, с защёлкой - обеспечивает быстрый доступ без дополнительных инструментов.

Совместимость и монтаж

Бокс совместим с одномодовыми и многомодовыми оптическими кабелями с разъёмами ST. Для монтажа необходимо:

• Выбрать место с возможностью закрепления на прочной поверхности (бетон, кирпич, металлическая панель);
• Использовать крепёж (шурупы/дюбеля) подходящего диаметра - отверстия рассчитаны под стандартные крепления;
• Подключить кабели через муфту PG9 - её можно использовать для одного или двух кабелей, в зависимости от диаметра изоляции;
• Уложить запас волокна в кассете - радиус изгиба не менее 30 мм;
• Не требуются пигтейлы - все соединения делаются путём сварки в гильзы КДЗС перед установкой в кросс.

Безопасность и стандарты

Бокс изготовлен из самозагасающего пластика, соответствует требованиям безопасности для внутреннего и наружного монтажа. Нет специальных сертификатов IP или защиты от перегрузок - не является устройством питания или активной электроники. Применяется исключительно как пассивный элемент сети.

Преимущества

• Компактный размер - занимает мало места в щите или на стене;
• Простая конструкция - минимум деталей снижает риск отказа;
• Защита от пыли и механических воздействий - корпус плотно закрывается защёлкой;
• Легкий доступ к соединениям - дверца открывается одним движением;
• Нет лишних адаптеров - экономия стоимости и места, когда они не нужны.

Ограничения применения

• Не подходит для частых подключений/отключений - отсутствие адаптеров делает операции медленными и требует сварочного оборудования;
• Не рекомендован для открытого наружного монтажа без дополнительной защиты от осадков - не имеет степени защиты IP выше IP54;
• Не предусматривает подключение кабелей с другими типами разъёмов (SC, LC, FC) - только ST;
• Не предназначен для работы с высоковольтными проводниками - только оптические волокна.

Примеры использования

• Распределительный пункт в жилом доме - соединяет один ввод от оператора с четырьмя квартирами;
• Точка ответвления на лестничной клетке - завершает магистральный кабель и распределяет сигнал на несколько направлений;
• Оборудование наружной камеры видеонаблюдения - здесь кабель оканчивается, и волокно сваривается с внутренними линиями;
• Аварийный резервный узел - временная точка соединения при ремонте основной линии.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под муфту PG9 (обычно 8–12 мм);
• Не перегибайте волокно при укладке - минимальный радиус изгиба 30 мм предотвращает потери сигнала;
• Используйте маркировочные этикетки на каждом волокне - так проще идентифицировать каналы при обслуживании;
• Проверяйте целостность гильз КДЗС перед закрытием дверцы - повреждённая гильза может вызвать потерю связи;
• Если нужна защита от влаги - дополнительно уплотните вводы силиконовой лентой или герметиком;
• Бокс 7305c / jjt-4-st от Cabeus - идеален для проектов с фиксированными соединениями, где важна надёжность, а не гибкость подключения.
