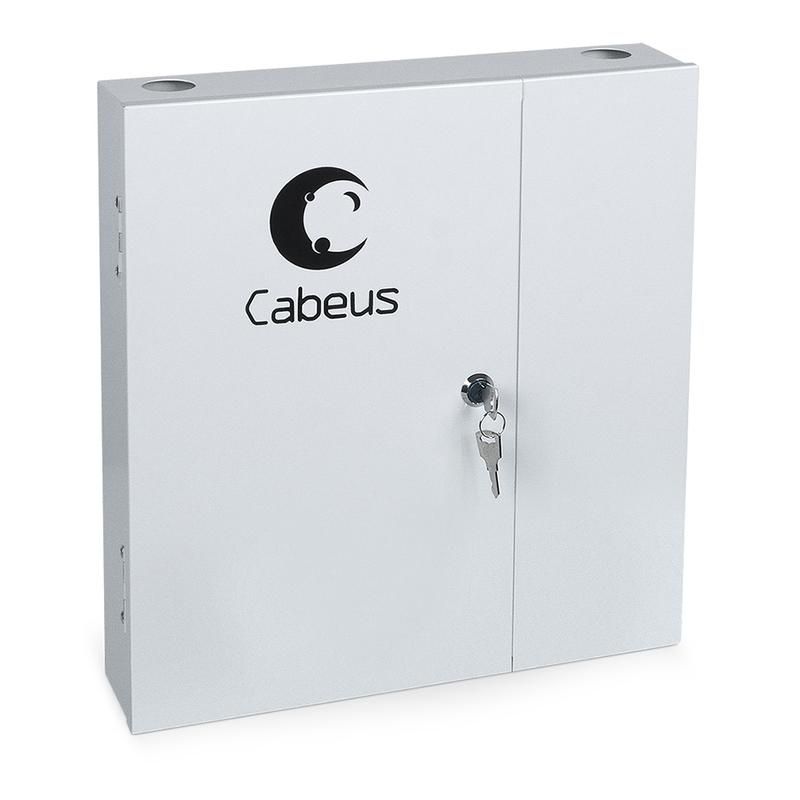

Бокс оптический FO-WL-16SC-K на 16 SC LC duplex настен. со сплайс-кассетой без пигтейлов и проходных адаптеров Cabeus 7139c

Бокс оптический настенный на 16 SC (LC duplex) со сплайс-кассетой (без пигтейлов и проходных адаптеров) от Cabeus — это защищённый корпус для организации точек сплайсинга и распределения оптических кабелей в настенных условиях. Артикул fo-wl-16sc-k и 7139c подходят для монтажа в сетях доступа, где требуется надёжная фиксация волокон и защита от внешних воздействий.

Назначение и область применения

Бокс предназначен для сборки и защиты оптических соединений в местах ответвления кабельной трассы — например, в этажных щитовых, на фасадах зданий или в технических помещениях. Подходит для создания точек распределения (PON, FTTH), где необходимо выполнить множество сплайсов и сохранить запас волокон. Благодаря защищённому корпусу и герметичным вводам, используется как во внутренних, так и во внешних условиях.

Технические характеристики

• Количество портов: 16 (SC/LC duplex — два волокна на один модуль)
• Количество вставных модулей: 16 — каждый модуль рассчитан на пару волокон
• Тип волокна: совместим с одномодовым и многомодовым оптическим кабелем
• Способ монтажа: настенный — крепится на стену с помощью кронштейнов (не входят в комплект)
• Корпус: металлический, серого цвета, с распашными дверцами
• Защита IP: не указана — рекомендуется использовать в помещении или под защитным кожухом
• Кабельные вводы: 4 шт. (верх + низ), оснащены герметичными резиновыми манжетами
• Фиксация кабеля: внутренние пластины и хомуты для крепления силового элемента и жил
• Укладка волокон: встроенные сплайс-кассеты для хранения запаса волокон и крепления гильз КДЗС
• Закрытие: на ключ — обеспечивает защиту от несанкционированного доступа

Совместимость и монтаж

Бокс не содержит готовых адаптеров или пигтейлов — все соединения выполняются через сплайсинг. Установите собственные SC/LC duplex адаптеры в переднюю панель, если нужен быстрый доступ к портам. Монтаж требует предварительного просверливания отверстий под крепёж. Герметичные манжеты позволяют вводить кабели любого диаметра до 12–15 мм — проверьте соответствие перед покупкой. Для работы с кабелем используйте инструменты для зачистки, сплайсинга и тестирования волокон.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от внешнего воздействия, характерным для промышленных оптических коробок. Сертификация по GOST/R не указана — применение в государственных объектах требует дополнительной проверки документов от производителя. Корпус выполнен из стали — не горюч, не выделяет токсичных веществ при перегреве.

Преимущества

• Высокая плотность: 16 портов в компактном корпусе — экономия места
• Герметичные вводы снижают риск попадания влаги и пыли внутрь
• Сплайс-кассеты обеспечивают аккуратную укладку и защиту волокон
• Ключевой замок повышает безопасность при использовании в общественных зонах
• Распашные двери удобны для обслуживания и контроля качества сплайсов

Ограничения применения

• Не предназначена для прямого уличного монтажа без дополнительной защиты от осадков и температурных колебаний
• Отсутствуют встроенные адаптеры — потребуется самостоятельная закупка и установка
• Не поддерживает монтаж пигтейлов — всё соединение делается методом сварки
• Нет встроенного кабельного менеджера — организацию маршрута волокон нужно продумывать самостоятельно
• Подходит только для кабелей с диаметром до ~15 мм — крупные кабели не войдут

Примеры использования

• FTTH-сети: распределение сигнала от главного оптического кабеля к 16 квартирам
• Локальные сети предприятий: организация точки ответвления в серверной комнате
• Телефонные станции и базовые станции мобильной связи
• Объекты ЖКХ: монтаж в этажных щитках многоэтажных домов
• Технологические коридоры в офисах — там, где нужны чётко организованные точки сплайсинга

Практические советы

• Перед монтажом проверьте диаметр входящего кабеля — он должен свободно проходить через манжеты
• Используйте маркировочные этикетки на каждом волокне — это ускоряет диагностику и ремонт
• Не забудьте оставить запас волокон (минимум 1,5 м) в кассете — это позволит провести повторный сплайс без замены кабеля
• При установке на улице — поместите бокс в защитный кожух или навес
• Держите ключ от замка в доступном месте — потеря усложнит плановый техобслуживание
• Проверьте совместимость ваших SC/LC адаптеров с передней панелью — тип крепления может отличаться
