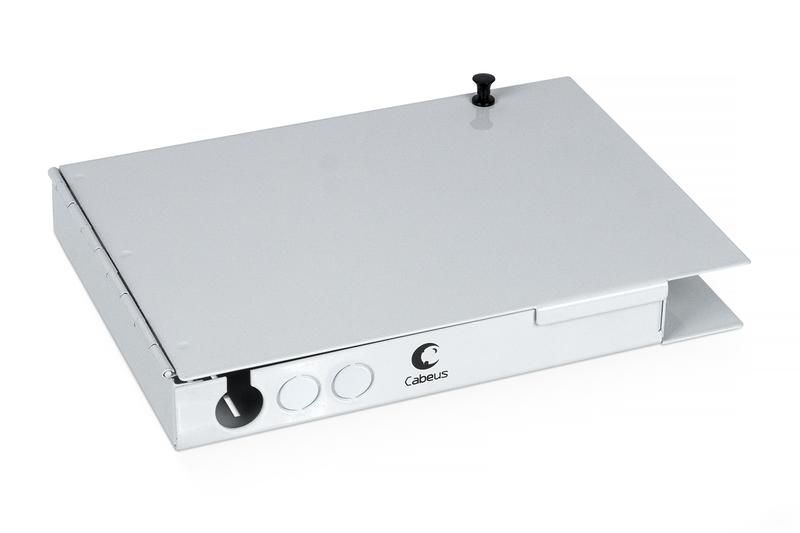

Бокс оптический JJT-8-SC на 8 SC LC duplex настен. со сплайс-кассетой и КДЗС без пигтейлов проходных адаптеров Cabeus 7306c

Бокс оптический настенный на 8 SC (LC duplex) со сплайс-кассетой и КДЗС без пигтейлов и проходных адаптеров от Cabeus (артикулы jjt-8-sc, 7306c) предназначен для организации точек оконечивания и соединения оптических кабелей в настенных условиях - например, в этажных щитах, на столбах или внутри зданий.

Назначение и область применения

Этот бокс используется для монтажа и защиты соединений оптических волокон в местах, где требуется компактное и надёжное решение без необходимости вывода пигтейлов. Подходит для создания распределительных пунктов в FTTH-сетях, на объектах связи, в офисных и жилых комплексах. Благодаря отсутствию проходных адаптеров и пигтейлов, бокс применяют там, где все соединения выполняются методом термосварки - например, при заведении кабеля от провайдера и последующем ответвлении к абонентам.

Технические характеристики

• Тип: настенный оптический бокс
• Количество портов: 8 (SC/LC duplex - каждый порт поддерживает два волокна)
• Материал корпуса: прочный пластик, серый цвет
• Способ монтажа: крепление на стену
• Количество вставных модулей: 8
• Кабельные вводы: 1–3 (возможно подключение одного или нескольких входящих кабелей)
• Кабельная муфта: одна PG9 для герметичного ввода кабеля
• Внутренняя кассета: малогабаритная сплайс-кассета для фиксации гильз КДЗС
• Фиксация кабеля: внутренние хомуты для укладки запаса волокна
• Дверца: распашная, без замка, фиксируется защёлкой

Совместимость и монтаж

Бокс совместим с одноволоконными и многоволоконными оптическими кабелями, имеющими внешний диаметр до 10 мм (соответствует стандарту PG9). Для монтажа необходимо:

• Закрепить бокс на стене с помощью крепёжных отверстий в задней части корпуса;
• Подвести кабель через муфту PG9 - предварительно снять изоляцию и подготовить конец для сварки;
• Уложить запас волокна в кассете, закрепив его хомутами;
• Выполнить термосварку каждого волокна в гильзе КДЗС; после этого поместить гильзы в кассету;
• Установить SC/LC-адаптеры (приобретаются отдельно) в свободные слоты - они не входят в комплект.

Не требует специальных инструментов кроме сварочного аппарата, стриппера и cutter’а.

Безопасность и стандарты

Конструкция соответствует требованиям к защите от механических повреждений и воздействия окружающей среды при внутреннем монтаже. Нет IP-классификации - бокс предназначен для использования в помещениях или в защищённых нишах. Не рекомендован для открытого монтажа на улице без дополнительной защиты.

Преимущества

• Компактный размер позволяет устанавливать бокс даже в тесных щитках;
• Интегрированная сплайс-кассета экономит место и упрощает организацию соединений;
• Герметичный ввод PG9 снижает риск попадания пыли и влаги внутрь;
• Отсутствие пигтейлов и проходных адаптеров делает систему более надёжной - меньше точек потерь сигнала;
• Защёлка на дверце обеспечивает быстрый доступ без инструментов.

Ограничения применения

• Не подходит для сетей, требующих частой перекоммутации - отсутствуют готовые адаптеры, каждое подключение требует сварки;
• Не предназначены для наружной установки без дополнительного кожуха или шкафа;
• Не поддерживают подключение кабелей с диаметром больше 10 мм - несовместимы с крупными трассировочными кабелями;
• Адаптеры SC/LC должны приобретаться отдельно - в комплекте их нет.

Примеры использования

• Распределительный пункт в подъезде многоквартирного дома - один кабель от сети провайдера, восемь выходов к квартирам;
• Организация точки оконечивания в серверной комнате перед подключением к коммутатору;
• Оборудование локальной оптической сети в учебном центре или больнице с центральным кабелем и разветвлением на 8 рабочих мест;
• Временные точки связи на стройплощадке - при условии размещения в защищённом месте.

Практические советы

• Перед монтажом проверьте диаметр входящего кабеля - он должен подходить под муфту PG9 (до 10 мм);
• Выбирайте адаптеры SC/LC с высокой точностью центровки - это минимизирует потери при подключении;
• Не забывайте оставлять запас волокна не менее 50 см - это позволит выполнить повторную сварку при необходимости;
• При использовании в холодных помещениях убедитесь, что температура не выходит за пределы –10…+40 C - материал корпуса сохраняет эластичность в этом диапазоне;
• При сборке используйте маркировочные этикетки - так как адаптеры не установлены заранее, важно точно знать, какой порт куда ведёт.
