Кросс бокс оптический ODF-19-16-SC 19дюйм на 16 SC LC duplex со сплайс-кассетой выдвижной без пигтейлов и проходных адаптеров Cabeus 7300c

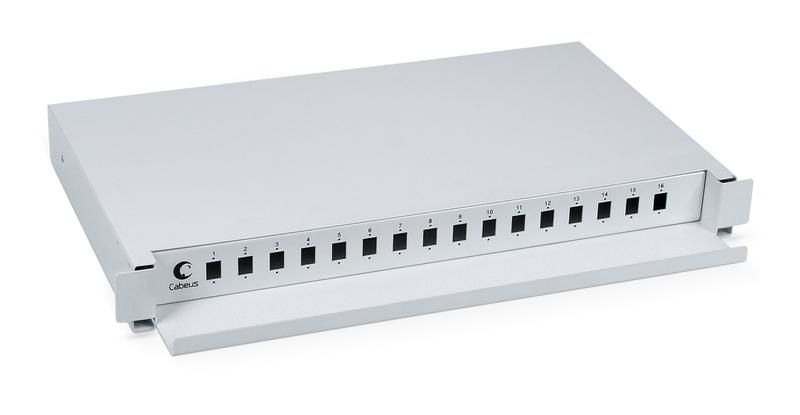

Кросс бокс оптический 19 дюйм на 16 SC (LC duplex) со сплайс-кассетой выдвижной без пигтейлов и проходных адаптеров от Cabeus (артикулы 7300c и odf-19-16-sc) предназначен для организации точек распределения оптических сигналов в телекоммуникационных стойках. Устройство обеспечивает компактное размещение и безопасную укладку волокон, позволяя выполнять спlices без внешних модулей.

Назначение и область применения

Этот кросс бокс используется для создания центральных пунктов распределения оптического сигнала в сетях связи — например, в офисных зданиях, базовых станциях, ЦОДах и на объектах операторов связи. Он подходит для монтажа в стойки 19 дюймов, где требуется надёжная организация входящих оптических кабелей и последующая их перекоммутация через внутренние сплайсы. Отсутствие пигтейлов и проходных адаптеров делает устройство идеальным для ситуаций, когда все соединения выполняются методом термической сварки на месте.

Технические характеристики

• Тип изделия: бокс оптический
• Количество портов: 16 (по 8 пар LC duplex)
• Тип волокна: совместим с одномодовым и многомодовым оптическим кабелем
• Форм-фактор: 1U (высота 44,5 мм)
• Количество модулей: 16 (встроенные сплайс-кассеты)
• Цвет корпуса: серый
• Способ монтажа: крепление в стойку 19 дюймов
• Кабельные вводы: 4 шт. с герметичными резиновыми манжетами
• Защита: выдвижная полка для механической защиты коммутационных шнуров
• Фиксация кабеля: внутренние зажимы для оптического кабеля и силового элемента

Совместимость и монтаж

Устройство совместимо со всеми стандартными стойками 19 дюймов. Монтаж осуществляется с помощью крепёжных уголков, уже встроенных в корпус. Перед установкой проверьте, что глубина стойки позволяет полностью выдвинуть полку — она требует свободного доступа с передней стороны. Герметичные вводы подходят для кабелей с наружным диаметром до 12 мм. Для работы с более толстыми кабелями потребуется замена манжет. Сплайс-кассеты рассчитаны на укладку запаса волокон до 1,5 метра и фиксацию гильз КДЗС — они не предназначены для установки готовых пигтейлов или переходников.

Безопасность и стандарты

Кросс бокс выполнен из металлического корпуса с антикоррозийным покрытием, соответствует требованиям по защите от механических повреждений и электростатического воздействия. Наличие герметичных вводов обеспечивает соответствие уровню IP54 по защите от пыли и брызг воды. Прямого указания на соответствие IEC 61755 или EN 50173 в документации нет — рекомендуется использовать в рамках внутренних систем, где соблюдаются условия эксплуатации по температуре и влажности.

Преимущества

• Выдвижная полка упрощает доступ к сплайс-соединениям без демонтажа всего устройства
• Герметичные вводы снижают риск попадания пыли и влаги внутрь корпуса
• Встроенная система фиксации кабеля исключает провисание и перегрузку на точки выхода
• Отсутствие лишних адаптеров и пигтейлов снижает стоимость и увеличивает долговечность системы
• Компактный формат 1U экономит место в стойке при высокой плотности портов

Ограничения применения

• Не поддерживает предварительно смонтированные пигтейлы — все соединения должны выполняться путём сварки
• Нет проходных адаптеров — нельзя организовать “сквозной” проход сигнала без сплайса
• Не предназначен для наружной установки — несмотря на IP54, не защищён от длительного воздействия осадков и прямого солнца
• Работает только с одиночными кабелями; не предусматривает распределение по нескольким веткам без дополнительных модулей
• Максимальное количество волокон на кассету — 12–16, поэтому для кабелей с большим числом жил (например, 48–72) потребуются несколько таких боксов

Примеры использования

• Центральный пункт распределения (CDP) в многоэтажном здании — входящий кабель от оператора разветвляется на 16 линий к этажным щитам
• Организация сети FTTx в малых населённых пунктах — кросс служит точкой окончания трассы и начала локальной разводки
• Интеграция в серверные помещения — для подключения оптических каналов между оборудованием и коммутаторами
• Объекты с повышенными требованиями к безопасности — благодаря отсутствию открытых адаптеров снижается вероятность случайного отключения

Практические советы

• Перед монтажом обязательно проверьте диаметр входящего кабеля — он должен подходить под манжеты (до 12 мм); при необходимости используйте переходники
• При укладке запаса волокон в кассете следите, чтобы радиус изгиба был не менее 30 мм — это предотвращает потери сигнала
• Не затягивайте зажимы слишком сильно — это может повредить оболочку кабеля и силовой элемент
• При работе с выдвижной полкой используйте два человека: один держит полку, второй выполняет сплайс — так легче контролировать положение волокон
• Для удобства обслуживания пометьте каждую кассету и ввод — даже если нет адаптеров, номера кабелей и направлений важны для диагностики
• Если планируете масштабирование — закладывайте запас места в стойке: этот кросс можно легко дополнять другими аналогичными единицами
