Бокс пластиковый навесной ЩРН-П-12 модулей IP41, Антрацит | SQ0901-0904 TDM

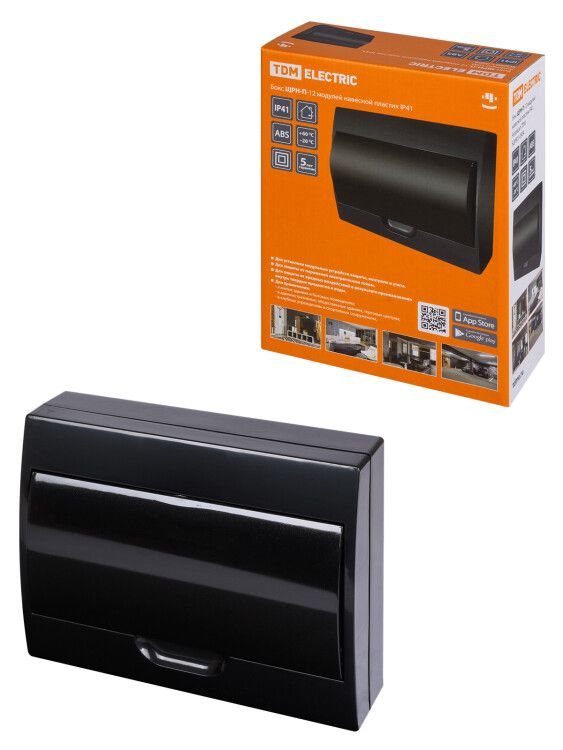

Бокс пластиковый навесной ЩРН-П-12 модулей, IP41, Антрацит от TDM ELECTRIC предназначен для компактного монтажа модульного оборудования в условиях, где важна защита от случайного контакта и ограниченный уровень пылевлагозащиты. Артикул sq0901-0904 подходит для установки в зданиях с умеренной нагрузкой на электрооборудование.

Назначение и область применения

ЩРН-П-12 модулей используется для размещения автоматических выключателей, УЗО, реле, счетчиков и другой модульной аппаратуры. Корпус обеспечивает базовую защиту персонала от случайного прикосновения к токоведущим частям. Подходит для внутреннего монтажа в помещениях с контролируемой средой: жилые дома, коттеджи, офисы, школы, больницы, административные и производственные здания. Не предназначен для открытой установки на улице или во влажных, запыленных зонах без дополнительной защиты.

Технические характеристики

• Количество модулей: 12 (стандартная ширина по DIN 43880)
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Внутренняя глубина: 90 мм - позволяет разместить большинство однорядных модулей до 12 модулей
• Установочная глубина: 95 мм - учет толщины стенки и фланцев для крепления
• Формат: один ряд, одна дверца
• Цвет: антрацит (RAL 9005) - матовая поверхность, устойчивая к выгоранию
• Крышка и передняя панель: с прорезями - обеспечивают доступ к кнопкам и индикаторам без открывания дверцы
• DIN-рейка: встроена - совместима со всеми стандартными модулями
• Способ монтажа: навесной - крепится на стену через отверстия в боковых стенках

Совместимость и монтаж

ЩРН-П-12 модулей совместим с любыми устройствами, соответствующими стандарту DIN EN 60715 (модуль 17,5 мм). Монтаж выполняется на ровную вертикальную поверхность с помощью саморезов или дюбелей. Отступ от потолка, пола и других коммуникаций - минимум 50 мм для удобства обслуживания. Кабельный ввод осуществляется через предварительно подготовленные отверстия в нижних или боковых стенках - они не имеют заводских заглушек, требуют самостоятельной герметизации при необходимости. Для плотного закрывания дверцы рекомендуется использовать кабели с внешним диаметром не более 12 мм.

Безопасность и стандарты

Корпус выполнен из самозагасающегося АБС-пластика, что соответствует требованиям UL 94 V-2. Соответствие степени защиты IP41 гарантирует защиту от прикосновений к токоведущим элементам пальцами или инструментами диаметром >1 мм, а также от вертикально падающей воды - например, при протечке потолка. Однако IP41 не обеспечивает защиту от брызг, струй воды или пыли - для таких условий требуется более высокая степень защиты (например, IP54 или выше).

Преимущества

• Легкий вес - удобен для монтажа на гипсокартон и другие слабонесущие основания
• Прозрачная передняя панель с прорезями - позволяет видеть состояние индикаторов и кнопок без вскрытия
• Встроенная DIN-рейка - исключает необходимость дополнительной установки направляющих
• Матовый серый цвет (RAL 9005) - маскирует следы эксплуатации и хорошо сочетается с интерьером
• Один ряд - оптимальная компактность для малогабаритных помещений

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (бассейны, прачечные, тепличные комплексы)
• Не допускается установка вне помещений - даже под навесом, так как IP41 не защищает от бокового попадания воды
• Не подходит для размещения мощных преобразователей, частотников или оборудования с высоким уровнем тепловыделения - внутреннее пространство мало для принудительного охлаждения
• Запрещено использование в взрывоопасных зонах - материал не имеет соответствующего сертификата
• Не рассчитан на многоразовое открытие/закрытие с большой силой - механизм замка не является промышленным

Примеры использования

• Электрощиток в квартире - для УЗО, автоматов освещения и розеток
• Распределительный щит в офисном помещении - для групповой защиты розеточных цепей
• Щит управления в учебном классе - для питания компьютеров и проекторов
• Временный щит на стройплощадке - для временного питания инструментов при соблюдении сухости
• Индивидуальный щит в коттедже - вместо крупного металлического ящика, когда нужна компактность

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для свободного выхода из корпуса - минимальный радиус изгиба - 5×диаметр кабеля
• При использовании в холодных помещениях (менее +5C) избегайте резких механических воздействий - АБС-пластик становится хрупким
• Для лучшей герметичности используйте термоусадочные трубки или резиновые вводы на кабельных входах
• Не перегружайте корпус - максимальная нагрузка по модулям - 12; при установке 10-12 модулей оставьте место для будущих расширений
• При замене устройства не снимайте весь корпус - достаточно открыть дверцу и открутить один болт DIN-рейки
• ЩРН-П-12 модулей легко чистится влажной тряпкой - не используйте растворители и абразивы
