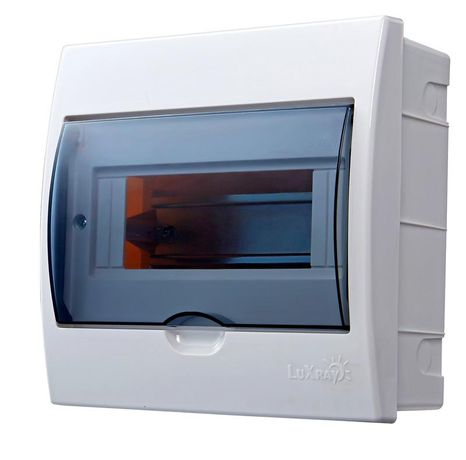

Бокс Luxray ЩРВ-П-8 LEZARD 731-1000-008

Бокс ЩРВ-П-8 LEZARD - это компактный распределительный щит для установки в помещениях, предназначенный для защиты и коммутации электрооборудования. Артикул 731-1000-008 соответствует модели из серии LEZARD, рассчитанной на базовые задачи автоматизации и управления.

Назначение и область применения

Щит Бокс ЩРВ-П-8 LEZARD используется для размещения аппаратов защиты, автоматических выключателей, контакторов и других элементов малой мощности. Подходит для внутренней установки в административных зданиях, цехах, складах и объектах ЖКХ. Применяется там, где требуется компактное решение для группового учёта или управления нагрузкой до 40 А.

Технические характеристики

• Форм-фактор: настенный бокс с фронтальной крышкой
• Габариты: 250×200×90 мм (Ш×В×Г)
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Материал корпуса: термостойкий пластик ABS
• Количество модулей: 8 (по стандарту DIN 35 мм)
• Крепление: настенное, с возможностью монтажа на штырях или саморезах
• Цвет: серый

Совместимость и монтаж

Бокс ЩРВ-П-8 LEZARD совместим со всеми устройствами, устанавливаемыми на рейку DIN 35 мм. Для монтажа достаточно закрепить корпус на стене с помощью двух саморезов или анкеров. Крышка открывается на петлях, обеспечивает доступ ко всем модулям без демонтажа. Установка проводников осуществляется через два входных отверстия с заглушками - можно выбрать нужную сторону. Обязательно соблюдайте посадочные размеры: глубина корпуса 90 мм требует минимум 100–110 мм свободного пространства за щитом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-1. Конструкция исключает случайный контакт с токоведущими частями при закрытой крышке. Напряжение работы - до 440 В переменного тока, частота 50/60 Гц. Не предназначен для взрывоопасных сред.

Преимущества

• Устойчив к механическим воздействиям благодаря прочному корпусу из ABS
• Легко обслуживается: крышка легко снимается, не требует инструментов
• Не требует специального оборудования для монтажа
• Подходит для условий с повышенной запылённостью благодаря IP54

Ограничения применения

• Не допускается установка вне помещений - отсутствует герметичная уплотнительная система для постоянного воздействия осадков
• Не подходит для установки крупных автоматов свыше 32 А - ограниченное количество модулей и тепловые нагрузки
• Не рекомендован для систем с высокой степенью влаги (например, банях, прачечных) - IP54 недостаточен для длительного контакта с водой
• Не имеет встроенного заземления - необходимо прокладывать отдельный PE-проводник

Примеры использования

• Распределительный щит для группы розеток в офисном помещении
• Автоматика насосной станции в подвале
• Управление светильниками на лестничной клетке
• Контроль нагревательных приборов в котельной

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 8 модулей - учитывайте ширину автоматов (обычно 17,5 мм на один полюс)
• Заглушки входных отверстий лучше заменить на кабельные вводы при использовании гибких кабелей
• При сборке используйте маркировочные этикетки - в условиях многоканальных схем это снижает риск ошибок
• Бокс ЩРВ-П-8 LEZARD не предназначен для ремонта - при повреждении корпуса замените весь щит
