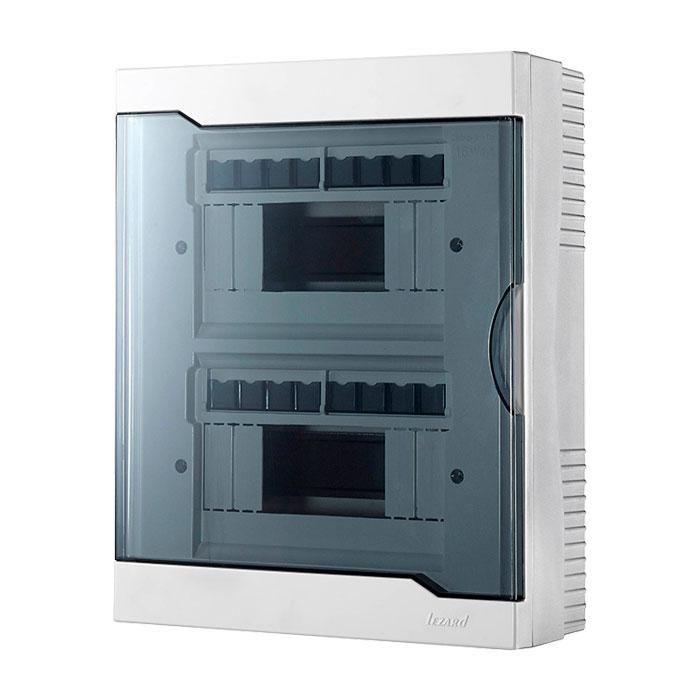

Бокс ЩРН-П-16 LEZARD 730-2000-016 NEW

Щитовой бокс LEZARD 730-2000-016 new - компактный настенный корпус для установки автоматических выключателей и других устройств в пределах 16 модулей. Подходит для жилых домов, офисов и небольших производственных объектов, где важна экономия места.

Назначение и область применения

Бокс LEZARD 730-2000-016 new предназначен для внутренней установки в помещениях. Его используют для сборки распределительных щитов: здесь размещают УЗО, автоматы, реле, счетчики и другие устройства стандарта DIN 35 мм. Малые габариты делают его удобным там, где сложно найти место для крупного шкафа - например, в узком коридоре, кладовой или за фальшстеной.

Технические характеристики

• Количество модулей: 16 (стандарт DIN 35 мм)
• Материал корпуса: самозатухающий поликарбонат
• Степень защиты: IP40 - защита от доступа пальцев и твердых предметов >1 мм, но не от воды
• Тип монтажа: настенный
• Цвет: серый
• Размеры: 280×200×90 мм (Ш×В×Г)
• Количество клеммных зажимов: 2 (для ввода и вывода проводов)
• Толщина стенок: 1,5 мм

Совместимость и монтаж

Бокс LEZARD 730-2000-016 new совместим со всеми устройствами, которые крепятся на рейку DIN 35 мм. Для монтажа используется два кронштейна внутри корпуса - они позволяют закрепить его на стене с помощью дюбелей. Перед установкой проверьте, что отверстия под крепления соответствуют вашему типу стены (бетон, кирпич, ГКЛ). Крышка открывается на петлях, имеет замок под ключ - можно использовать стандартные пластиковые или металлические замки.

Безопасность и стандарты

Корпус выполнен из материала, который не поддерживает горение (самозатухающий поликарбонат). Соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Не предназначен для использования во влажных, пыльных или наружных условиях - степень защиты IP40 исключает контакт с водой и пылью высокой концентрации.

Преимущества

• Удобная компактность - занимает минимум места, но вместительно для 16 модулей
• Простой монтаж благодаря заранее продублированным местам крепления
• Чёткая внутренняя разметка для расположения оборудования
• Изолированный корпус снижает риск случайного контакта с токоведущими частями
• Крышка плотно закрывается, обеспечивая защиту от внешних воздействий

Ограничения применения

• Не подходит для установки на улице или в сырых помещениях (ванная, подвал без гидроизоляции)
• Не рассчитан на нагрузки выше 16 модулей - перегрузка приведёт к затруднённому обслуживанию и перегреву
• Не содержит встроенной системы вентиляции - при большой тепловой нагрузке требуется дополнительное охлаждение
• Не предназначена для установки в средах с химически активной пылью или агрессивными газами

Примеры использования

• Электрощит в квартире - распределение питания по комнатам
• Щиток на этаже многоквартирного дома - для групп освещения и розеток
• Аппаратный шкаф в небольшом цеху - управление светом и слаботочными системами
• Подключение автономного насоса или вентилятора в бытовом помещении

Практические советы

• Перед сборкой щита убедитесь, что все устройства поместятся в 16 модулей - некоторые УЗО занимают 2–3 модуля
• При использовании в деревянном доме соблюдайте минимальный зазор между корпусом и поверхностью стены - не менее 10 мм для вентиляции
• Провода входа/выхода лучше заводить через верхние или нижние кабельные вводы - так проще организовать маршруты
• Не используйте этот бокс как основной щит для всего дома - он слишком мал для больших нагрузок
• Проверяйте соответствие глубины установленных устройств - некоторые модели могут выступать за заднюю стенку корпуса
