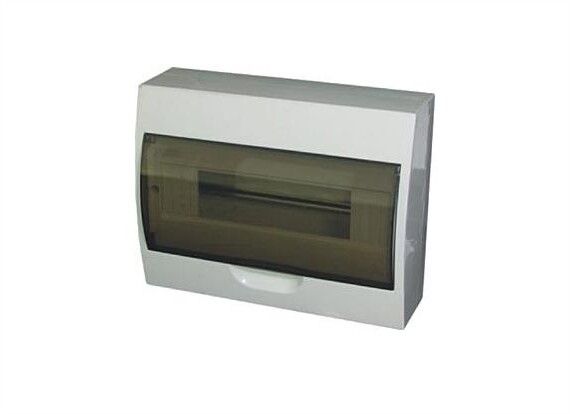

Бокс пластиковый навесной ЩРН-П-15 модулей IP41 | SQ0901-0010 TDM

Бокс пластиковый навесной ЩРН-П-15 модулей IP41 от TDM ELECTRIC - компактный корпус из ударопрочного ABS-пластика для монтажа распределительных устройств на стене. Подходит для слаботочных и силовых цепей в условиях с ограниченным уровнем запыленности и влаги.

Назначение и область применения

ЩРН-П-15 модулей IP41 предназначен для внутреннего монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств на DIN-рейке. Корпус обеспечивает базовую защиту от случайного прикосновения и попадания крупных твердых частиц. Применяется в:

• Жилых домах и сельских застройках
• Коттеджных поселках
• Офисах, школах, больницах
• Производственных помещениях с невысокой степенью загрязнения
• Объектах строительства и инфраструктуры при временной или постоянной установке

Технические характеристики

• Количество модулей: 15 (стандартная ширина 270 мм по правилу 17,5 мм на модуль)
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикально падающих капель воды
• Внутренняя глубина: 95 мм - позволяет разместить устройства до 8–10 модулей в глубину
• Установочная глубина: 100 мм - учет толщины крепления и зазора для проводов
• Конструкция: однорядный, с одной дверью и вырезами на передней панели для индикации и управления
• Цвет: белый (RAL 9010)
• DIN-рейка: встроена, совместима со стандартными рейками типа TS35
• Тип закрытия: механический фиксатор (без замка)

Совместимость и монтаж

ЩРН-П-15 модулей IP41 монтируется открытым способом на стену с помощью четырех крепежных отверстий в задней стенке. Для установки требуется минимум 100 мм свободного пространства от поверхности стены до ближайших препятствий. DIN-рейка уже установленная - достаточно зафиксировать ее на месте и вставить модули. Кабели заводятся через предварительно подготовленные входные отверстия в нижних или боковых частях корпуса. Не рекомендуется использовать в местах с высокой влажностью или возможностью прямого воздействия воды - IP41 не обеспечивает защиту от брызг под углом.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок внутри помещений. Материал АБС-пластик не поддерживает горение и соответствует нормам UL94 V-0. Напряжение эксплуатации - до 1000 В переменного тока. Соответствие ГОСТ Р 50030.2 и IEC 61439-1 соблюдается для типовой сборки.

Преимущества

• Ударопрочность АБС-пластика снижает риск повреждения при транспортировке и монтаже
• Устойчивость к УФ-излучению сохраняет цвет и прочность даже при длительном освещении
• Вырезы на передней панели позволяют видеть положение переключателей и индикаторы без открывания двери
• Легкий вес и простота сборки ускоряют монтаж
• Белый цвет (RAL 9010) хорошо сочетается с интерьерами и легко очищается

Ограничения применения

• Не применяется во влажных средах (ваннные комнаты, подвалы с повышенной влажностью, на улице)
• IP41 не защищает от брызг, струй воды или пылевых потоков - не подходит для цехов с технологической пылью
• Не предназначено для установки в местах с температурой ниже –10C или выше +50C
• Отсутствует замок - не используется там, где требуется доступ только для персонала
• Ограниченная внутренняя глубина (95 мм) не позволяет размещать габаритные устройства (например, некоторые модели ИЭК с широкими контактами)

Примеры использования

• Распределительный щиток на этаже многоквартирного дома с УЗО, автоматами и счетчиком
• Шкаф управления светом в учебном классе
• Временный щит на стройплощадке для питания инструментов
• Контрольный пункт для насосов в системе водоснабжения коттеджа

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие толщине стены - используйте дюбеля подходящего диаметра
• При прокладке кабелей оставляйте запас длины для будущих ремонтов - особенно важно при использовании всех 15 модулей
• Избегайте плотной укладки проводов - они должны не касаться тепловыделяющих элементов (например, автоматов под нагрузкой)
• Если нужна более высокая защита - выбирайте модель с IP54 или металлический корпус
• ЩРН-П-15 модулей IP41 от TDM ELECTRIC совместим с большинством популярных модульных устройств - проверьте габариты перед покупкой
