Бокс пластиковый навесной ЩРН-П-18 модулей IP41 | SQ0901-0005 TDM

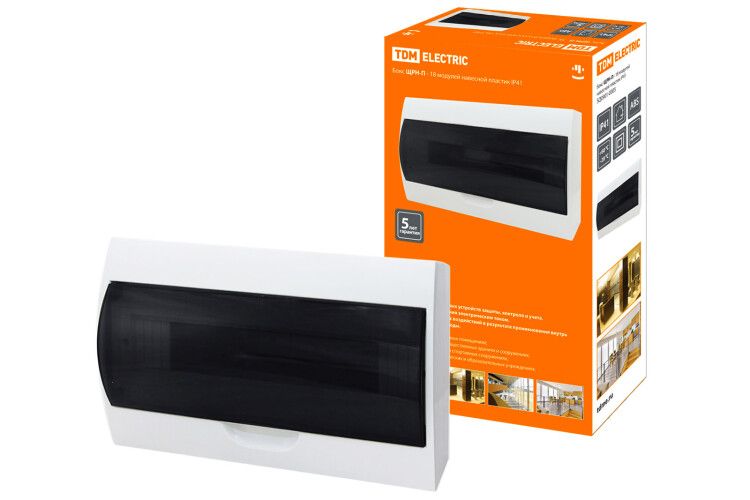

Бокс пластиковый навесной ЩРН-П-18 модулей, степень защиты IP41 от TDM ELECTRIC - компактный корпус из ударопрочного ABS-пластика для монтажа модульной аппаратуры в условиях внутреннего освещённого пространства. Артикул sq0901-0005 подходит для распределительных щитов в жилых, административных и производственных зданиях.

Назначение и область применения

ЩРН-П-18 модулей, степень защиты IP41 предназначен для установки автоматических выключателей, УЗО, реле и другой модульной аппаратуры в пределах одного ряда. Обеспечивает защиту персонала от случайного контакта с токоведущими частями. Подходит для помещений с нормальной влажностью и отсутствием прямого попадания воды - например, квартир, офисов, школ, больниц, коттеджных поселков и производственных цехов с сухим микроклиматом.

Технические характеристики

• Количество модулей: 18 (стандартная ширина по DIN-рейке)
• Материал корпуса: ударопрочный ABS-пластик, не поддерживающий горение, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Тип крышки: однодверная с прорезями для проводов и кабелей
• Цвет: белый (RAL 9010)
• Количество рядов: один
• Наличие DIN-рейки: да, встроенный кронштейн с 6 регулируемыми уровнями высоты
• Глубина совместимого оборудования: от 6 до 25 мм
• Способ монтажа: открытая навесная установка на стену

Совместимость и монтаж

ЩРН-П-18 модулей, степень защиты IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на единицу. Кронштейн DIN-рейки можно закрепить на одной из шести высотных позиций - это позволяет оптимально расположить оборудование с разной глубиной. Для монтажа используются саморезы с универсальной головкой - они подходят под крестовую и плоскую отвёртку. На боковых и задних стенках корпуса есть легко удаляемые вводы для кабелей - их просто выдавливают руками перед прокладкой проводов. Корпус крепится на стену через четыре точки крепления, предусмотренные в задней части.

Безопасность и стандарты

Изготовлен из самозагасающегося ABS-пластика, соответствует требованиям безопасности для электроустановок внутри помещений. Степень защиты IP41 исключает доступ к токоведущим элементам пальцами или инструментами толщиной более 1 мм, а также защищает от вертикально падающей воды - например, конденсата или капель с потолка. Не предназначена для использования во влажных, сырых или наружных условиях.

Преимущества

• Удобный механизм фиксации дверцы в открытом состоянии - не требует дополнительных креплений при работе
• Высокая прочность корпуса из ABS-пластика - устойчив к механическим воздействиям
• Универсальные крепёжные элементы - не нужны специальные отвёртки
• Регулируемый кронштейн DIN-рейки - гибкая адаптация под оборудование различной глубины
• Легко удаляемые вводы - быстрая и чистая прокладка кабелей без сверления

Ограничения применения

ЩРН-П-18 модулей, степень защиты IP41 нельзя использовать в помещениях с повышенной влажностью (банях, прачечных, подвалах), на улице или в местах, где возможны брызги, струи воды или постоянная запылённость. IP41 не обеспечивает защиту от бокового попадания воды - для таких условий требуется минимум IP54. Также не рекомендуется применять в средах с агрессивными химическими веществами или температурой ниже 0C и выше +50C без проверки допустимости эксплуатации.

Примеры использования

• Электрощиток в квартире для групповой защиты розеток и освещения
• Распределительный бокс в офисном помещении для управления светом и сетью
• Шкаф на этаже многоквартирного дома для ввода и распределения энергии
• Управление освещением в учебном классе или медицинском кабинете
• Временный щит на стройплощадке для питания инструментов при сухих условиях

Практические советы

• Перед монтажом удалите все вводы, которые не будут использоваться - это предотвратит попадание пыли и насекомых
• Не перегружайте корпус: максимальная нагрузка - 18 модулей; при необходимости используйте два бокса вместо одного
• При установке DIN-рейки учитывайте глубину всех установленных устройств - особенно если используются автоматы с большими контактами
• Для долговечности не открывайте крышку часто - частые операции могут повредить защёлку
• Проверьте соответствие размеров кабелей и вводов - слишком крупные провода могут деформировать пластик
