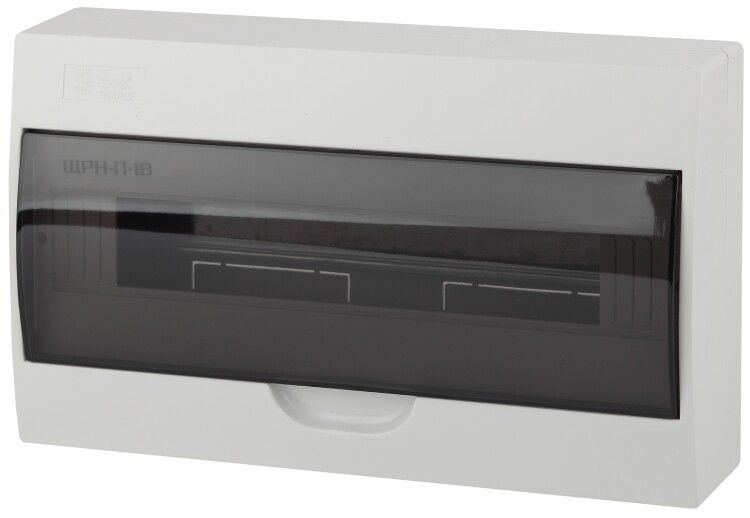

Бокс пластиковый навесной ЩРН-П-18 18 мод. SIMPLE | Б0041527 ЭРА

Бокс навесной пластиковый ЩРН-П-18 модулей IP41 от ЭРА - это надёжный корпус для монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Подходит для распределительных щитов в жилых домах, офисах и на объектах инфраструктуры.

Назначение и область применения

ЩРН-П-18 модулей IP41 предназначен для внутренней установки в сухих помещениях. Его используют для сборки распределительных щитов, где требуется защитить электрооборудование от случайного прикосновения и пыли. Часто применяется в квартирах, частных домах, административных зданиях, спортивных комплексах и на объектах с низкой степенью агрессивности среды.

Технические характеристики

• Количество модулей: 18 (стандартная ширина 9 мм на модуль)
• Материал корпуса: самозатухающий пластик (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: одна дверца с прозрачным элементом
• Цвет корпуса: 7035 RAL (серый металлик)
• Наличие DIN-рейки: да, съёмная, фиксируется винтами
• Способ монтажа: открытая (навесная) установка на стену
• Количество рядов: один
• Количество дверей: одна
• Прозрачная дверца: есть - позволяет визуально контролировать положение контактов и индикацию без открывания

Совместимость и монтаж

ЩРН-П-18 модулей IP41 совместим с любыми стандартными модульными устройствами шириной 18 мм (например, автоматы, УЗО, реле). DIN-рейка легко снимается для удобства сборки перед установкой в корпус. Кабели заводятся через предварительно подготовленные отверстия в нижних и боковых стенках - можно использовать кабельные вводы (не входят в комплект). Для монтажа требуются саморезы M4–M5 (не указаны в комплекте). Корпус крепится на стену с помощью кронштейнов или отверстий для крепления - рекомендуется использовать уровень для точной установки.

Безопасность и стандарты

Изготовлен из материала, соответствующего требованиям UL94 V-0 - самозатухающий пластик, не распространяет пламя. Соответствует ГОСТ Р 50030.2 и IEC 60947-3 для распределительных щитов. Защита IP41 обеспечивает безопасную работу в условиях возможного попадания пыли и конденсата, но не предназначена для улицы или сырых помещений.

Преимущества

• Прозрачная дверца позволяет проверять состояние оборудования без вскрытия - снижает риск ошибок при обслуживании
• Съёмная DIN-рейка ускоряет сборку и замену устройств
• Устойчивый к коррозии пластик - долговечен в обычных условиях эксплуатации
• Лаконичный дизайн и единый цветовой стиль (RAL 7035) подходят для современных интерьеров
• Подходит для быстрой замены в существующих системах - совместим с большинством популярных модульных аппаратов

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточно для защиты от дождя, снега или прямого воздействия влаги
• Не подходит для помещений с высокой запылённостью, химическими испарениями или агрессивной средой
• Отсутствие регулируемой глубины - отличается от встраиваемых моделей, которые позволяют адаптировать расположение рейки; здесь глубина фиксирована
• Не имеет встроенных кабельных вводов - необходимо докупать их отдельно
• Недопустимо использование в местах с температурой ниже –10C или выше +50C - материал теряет прочность при экстремальных значениях

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и кухонной техники
• Щит на этаже многоквартирного дома - для автономного управления несколькими комнатами
• Оборудование в офисе - питание компьютеров, серверов, кондиционеров
• Спортивный зал или тренажёрный зал - управление освещением и вентиляцией
• Частный дом - вводной щит после счётчика, с УЗО и автоматами

Практические советы

• Перед монтажом проверьте, что суммарная ширина всех модулей не превышает 18×9 = 162 мм - допускается небольшая погрешность, но перегрузка затруднит закрывание дверцы
• Используйте кабельные вводы с герметичными прокладками, чтобы сохранить степень защиты IP41
• При использовании в холодном помещении - избегайте резких перепадов температур, чтобы не вызвать конденсацию внутри корпуса
• ЩРН-П-18 модулей IP41 от ЭРА лучше сочетать с другими изделиями серии ЭРА SIMPLE - так проще подбирать аналогичные цвета, формы и крепления
• Не используйте этот бокс вместо встраиваемого - он не рассчитан на заделку в стену, и его внешний вид будет выступать
