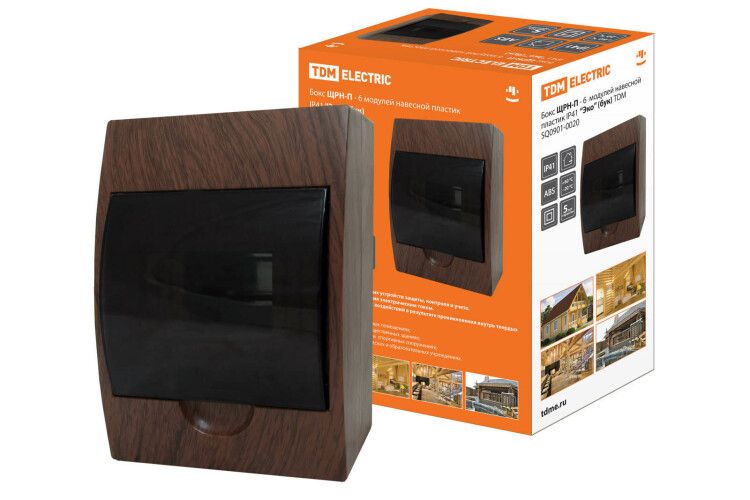

Бокс пластиковый навесной ЩРН-П-6 модулей IP41 "Эко" (бук) | SQ0901-0020 TDM

Бокс пластиковый навесной ЩРН-П-6 модулей IP41 Эко (бук) от TDM ELECTRIC - компактный корпус из ударопрочного ABS-пластика для монтажа распределительных устройств на стене. Подходит для слаботочных и силовых цепей в бытовых, административных и производственных условиях.

Назначение и область применения

ЩРН-П-6 модулей IP41 Эко (бук) предназначен для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных аппаратов в однорядном исполнении. Корпус используется там, где требуется надежная защита оборудования от случайного прикосновения и пыли, но не требуются высокие степени герметичности.

• Жилые дома и сельские застройки
• Коттеджные поселки
• Офисы, школы, больницы
• Производственные помещения с невысокой запыленностью
• Объекты строительства и инфраструктуры на этапе временной эксплуатации

Технические характеристики

• Количество модулей: 6 (стандартная ширина DIN-рейки)
• Внутренняя глубина: 93 мм - позволяет разместить большинство однополюсных и двухполюсных автоматов с учетом проводов
• Установочная глубина: 95 мм - учитываются выступающие элементы крепления
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживает горение, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Тип монтажа: Открытая установка - крепится на стену с помощью кронштейнов или саморезов
• Наличие DIN-рейки: Да - стандартная рейка 35 мм для фиксации модульных устройств
• Количество дверей: 1 - с возможностью открывания для обслуживания
• Передняя панель и крышка: с прорезями - обеспечивают доступ к кнопкам и переключателям без вскрытия корпуса
• Цвет: «Дерево» - имитация древесной фактуры, подходит для интерьеров с натуральными материалами
• Тип закрытия: Прочее - замок не предусмотрен, используется механическая фиксация двери

Совместимость и монтаж

ЩРН-П-6 модулей IP41 Эко (бук) совместим со всеми стандартными модульными устройствами шириной 17,5 мм на единицу. Для монтажа используйте саморезы или крепежные отверстия на задней стенке корпуса. Глубина 95 мм позволяет установить бокс даже в тонкие стены, например, гипсокартонные перегородки. Убедитесь, что провода подходят к входным отверстиям - они не предусмотрены, поэтому просверливание выполняется самостоятельно при необходимости.

Не рекомендуется использовать в местах с частым воздействием струй воды или влажных зонах (ванная, баня, улица) - степень защиты IP41 недостаточна.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика, соответствует требованиям безопасности к материалам для электроустановок. Соответствие нормам ГОСТ Р 50030.2 и IEC 60670-1 обеспечивается конструкцией и сертифицированными материалами. Напряжение работы - до 1000 В переменного тока, согласно классификации для бытовых и коммерческих применений.

Преимущества

• Ударопрочность АБС-пластика снижает риск повреждения при транспортировке и монтаже
• Устойчивость к УФ-излучению предотвращает выцветание и хрупкость при длительном использовании внутри помещений с окнами
• Имитация дерева в цвете делает бокс эстетично в интерьерах, где важен внешний вид
• Прорези на крышке позволяют оперативно переключать устройства без вскрытия корпуса
• Легкий вес и простота сборки ускоряют монтаж

Ограничения применения

• Не предназначена для наружной установки - IP41 не защищает от дождя, снега и прямого попадания влаги
• Нет встроенных кабельных вводов - необходимо сверлить отверстия при прокладке проводов
• Отсутствует замок - не подходит для мест с повышенным риском несанкционированного доступа
• Ограниченная внутренняя глубина (93 мм) - не подходит для крупных устройств типа трехфазных автоматов с большим радиатором или преобразователей частоты
• Не рассчитана на многорядную компоновку - только один ряд модулей

Примеры использования

• Электрощиток в квартире для групп освещения и розеток
• Распределительный щит в офисе с УЗО и автоматами на каждую комнату
• Временный щит на стройплощадке для питания инструментов
• Щит управления в учебном кабинете или медицинском пункте
• Автоматизация системы теплого пола в коттедже

Практические советы

• При выборе места установки учитывайте свободное пространство вокруг корпуса - минимум 5 см спереди для удобного открывания дверцы
• Для лучшей организации проводов используйте кабельные стяжки и планки для фиксации внутри корпуса
• Если планируете прокладывать кабель через стену - сделайте отверстие в нижней части корпуса, чтобы исключить скопление влаги
• Проверьте соответствие длины DIN-рейки - она должна полностью покрывать всю ширину корпуса
• ЩРН-П-6 модулей IP41 Эко (бук) легко сочетается с другими изделиями серии Эко от TDM ELECTRIC - можно собирать комплексные решения
