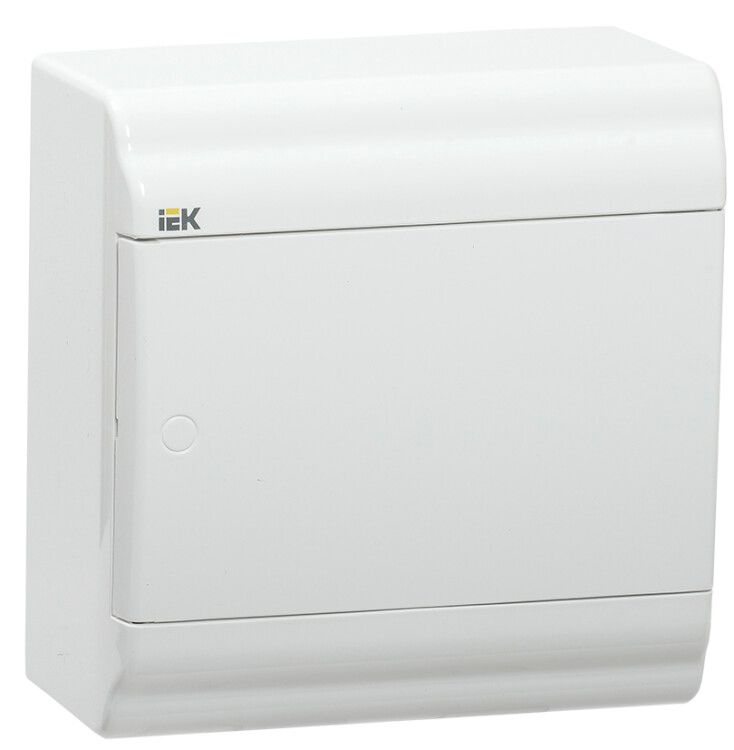

Корпус пластиковый навесной на 6 модулей ЩРН-П-6 IP41 (190х182х100мм) PRIME белая дверь | MKP82-N-06-WD-41-20 IEK

Бокс навесной пластиковый ЩРН-П-6 белый с белой дверью IP41 (190х182х100мм) от IEK — компактный корпус из АБС-пластика для монтажа модульных аппаратов в осветительных и слаботочных сетях. Артикул mkp82-n-06-wd-41-20 соответствует серии PRIME и рассчитан на работу в условиях УХЛ3.

Назначение и область применения

ЩРН-П-6 предназначен для установки внутри него модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов шириной 17,5 мм на каждый модуль. Подходит для распределительных щитов в жилых домах, офисах, общественных зданиях и на объектах с ограниченными условиями по защите от внешних воздействий. Благодаря цвету 9016 RAL и закрытому типу крышки, бокс хорошо встраивается в интерьер.

Технические характеристики

• Габариты: 190×182×100 мм — внутренний объем позволяет разместить до 6 модулей стандартной ширины (17,5 мм/модуль)
• Степень защиты: IP41 — защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик — прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Номинальное напряжение: 400 В — допустимо для бытовых и коммунальных сетей переменного тока
• Диапазон рабочих температур: от –25 до +85 °C — работает в холодных помещениях и нагреваемых зонах
• Климатическое исполнение: УХЛ3 — предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых помещениях
• Срок службы: 25 лет — при соблюдении условий эксплуатации
• Наличие DIN-рейки: да — стандартная рейка 35 мм для фиксации модульных устройств
• Количество рядов: один — односторонняя компоновка

Совместимость и монтаж

ЩРН-П-6 монтируется методом открытой установки: крепится на стену с помощью дюбелей или саморезов через предварительно подготовленные отверстия в задней стенке корпуса. DIN-рейка уже установленная — не требует дополнительной фиксации. Для подвода проводов предусмотрены входные отверстия в нижней и боковой частях — можно использовать кабельные вводы подходящего диаметра. Корпус не герметичен — не рекомендуется для установки во влажных местах вне помещений.

Безопасность и стандарты

Произведён согласно ТУ 27.90.33-003-83135016-2017. Соответствует требованиям безопасности для электроустановок до 1000 В. Материал корпуса не поддерживает горение и имеет класс самозатухания V-0 по UL 94. Цвет 9016 RAL обеспечивает высокую видимость и соответствие стандартам оформления электрощитов.

Преимущества

• Простая сборка: все элементы совмещаются без дополнительных инструментов
• Удобство обслуживания: дверца открывается на петлях, доступ ко всем устройствам без демонтажа
• Высокая механическая прочность АБС-пластика — устойчив к деформациям при монтаже
• Не требует окраски или покрытия — готов к использованию сразу после установки
• Подходит для серийного производства и массового монтажа — рекомендован для проектирования

Ограничения применения

• IP41 недостаточно для наружной установки — не защищает от дождя, снега и пылевых потоков
• Не предназначен для установки в помещениях с постоянной повышенной влажностью (бассейны, парильни, подвалы с протечками)
• Ограниченный объем — нельзя разместить больше 6 модулей; при необходимости большего числа — требуется другой корпус
• Корпус некомплектный — не включает устройства, клеммы, кабели, крепеж; всё необходимо докупать отдельно

Примеры использования

• Осветительный щиток в квартире — управление светом в коридорах, кухне, ванной
• Распределительный щит на этаже многоквартирного дома — УЗО и автоматы для группы розеток
• Щит управления освещением в офисе — с таймерами и датчиками движения
• Временные электрощиты на стройплощадках — при наличии сухого и защищенного места

Практические советы

• Перед монтажом проверьте, что глубина корпуса (100 мм) достаточна для размещения всех устройств — особенно если используются крупные дифавтоматы
• Используйте кабельные вводы с резиновыми уплотнителями — они снижают риск попадания пыли и насекомых
• При групповом монтаже нескольких ЩРН-П-6 оставляйте между ними зазор минимум 10–15 мм — для теплоотвода и удобства обслуживания
• Не перегружайте корпус: максимальная плотность — 6 модулей. Нагрузка выше — требует замены на модель с большим количеством модулей
• При работе в условиях низких температур (+5…–25 °C) избегайте резких ударов по корпусу — АБС-пластик становится менее эластичным
