Бокс пластиковый навесной ЩРН-П-8 модулей IP41 | SQ0901-0003 TDM

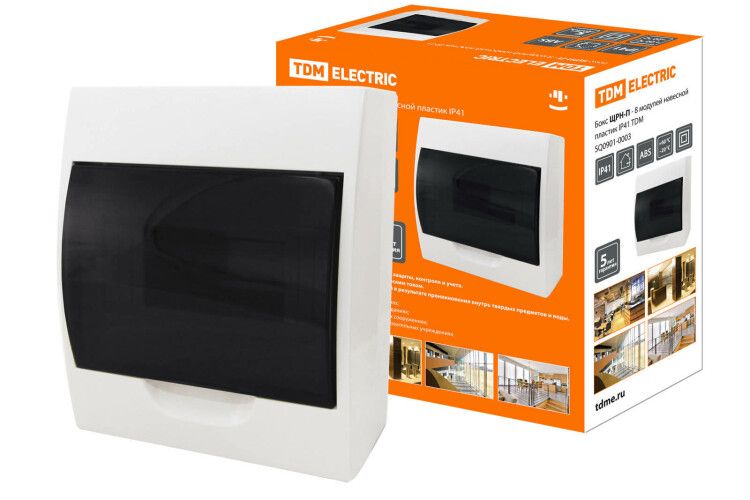

Бокс пластиковый навесной ЩРН-П-8 модулей IP41 от TDM ELECTRIC - компактный корпус из ударопрочного ABS-пластика для монтажа распределительных устройств на стене. Подходит для слаботочных и силовых цепей в условиях с ограниченным уровнем запыленности и влаги.

Назначение и область применения

ЩРН-П-8 модулей IP41 предназначен для внутреннего монтажа автоматических выключателей, УЗО, реле и других модульных устройств в помещениях с нормальными условиями эксплуатации. Корпус обеспечивает физическую защиту оборудования и удобство обслуживания.

• Жилые дома и сельские застройки
• Коттеджные поселки
• Лечебные и образовательные учреждения
• Офисы и административные здания
• Производственные помещения с невысокой степенью загрязнения
• Объекты строительства и инфраструктуры на этапе отделки

Технические характеристики

• Количество модулей: 8 (стандартная ширина 17,5 мм на модуль)
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твердых частиц >1 мм и вертикально падающих капель воды
• Внутренняя глубина: 90 мм - позволяет разместить устройства до 8 модулей с минимальным перегревом
• Установочная глубина: 95 мм - учет толщины крепления и проводов
• Конструкция: однорядная, с одной дверью
• Тип крышки и передней панели: с прорезями - для вывода кабелей и вентиляции
• Цвет: белый (RAL 9010)
• DIN-рейка: встроена - совместима со всеми стандартными модульными аппаратами
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

ЩРН-П-8 модулей IP41 совместим с любыми DIN-рейковыми устройствами шириной 17,5 мм (например, автоматы, УЗО, реле времени, счетчики). Для монтажа требуется минимум два крепежных элемента (саморезы или дюбеля) - корпус имеет предварительно выполненные отверстия для крепления.

При установке учитывайте:

• Не допускается монтаж в местах постоянного попадания брызг или струй воды - IP41 не обеспечивает защиту от бокового воздействия жидкости
• Оставьте свободное пространство вокруг корпуса для теплоотвода - особенно при использовании мощных автоматов
• Провода заводятся через прорези в крышке и передней панели; рекомендуется использовать кабельные вводы для герметизации

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего требованиям UL 94 V-0 - не поддерживает горение. Соответствует ГОСТ Р 50030.2 и IEC 60947-1 для распределительных щитов класса II. Применение в соответствии с ПУЭ в помещениях категории П-II и ниже.

Преимущества

• Высокая механическая прочность АБС-пластика - устойчив к случайным ударам и нагрузкам
• УФ-стабильность - не желтеет и не хрупнет при длительном воздействии света
• Чистый внешний вид - белый цвет (RAL 9010) легко сочетается с интерьером
• Простота сборки - дверь открывается на петлях, доступ ко всем устройствам без демонтажа
• Интегрированная DIN-рейка - исключает необходимость самостоятельной установки направляющей

Ограничения применения

• Не применяется во влажных средах с высокой запыленностью - IP41 недостаточно для производств с пылевыми выбросами
• Не предназначен для наружной установки - даже при наличии прорезей корпус не защищен от осадков
• Не используется в помещениях с температурой выше +50 C или ниже –25 C - материал теряет эластичность
• Не подходит для монтажа крупногабаритных устройств (например, частотных преобразователей) - внутренняя глубина 90 мм ограничена

Примеры использования

• Распределительный щиток на этаже многоквартирного дома - для групп розеток и освещения
• Автоматический щит в коттедже - управление теплым полом, насосами, системой безопасности
• Шкаф управления в учебной лаборатории - для тестирования схем с модульными аппаратами
• Временный щит на стройплощадке - питание инструментов и освещения до окончания отделки

Практические советы

• Перед монтажом проверьте соответствие габаритов установленных устройств - максимальная суммарная ширина не должна превышать 8 модулей (140 мм)
• Используйте кабельные муфты или термоусадочные трубки для герметизации входов проводов - это продлит срок службы и повысит надежность
• При необходимости замены оборудования - достаточно открыть дверцу, не снимая весь корпус со стены
• Для увеличения степени защиты можно дополнительно установить силиконовые уплотнители на дверь - но это не изменит официальный класс IP41
• ЩРН-П-8 модулей IP41 от TDM ELECTRIC - оптимальный выбор для проектов, где важны цена, надежность и быстрый монтаж
