Щиток настенный без двери 24модуля IP40, серый с усиленным клеммным блоком 2х87308 | 83724 DKC ДКС

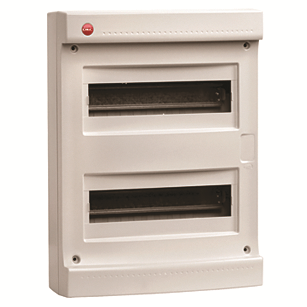

Щиток настенный 24 модуля IP40 серый без двери с 2-мя усиленными клеммными блоками 87308 от DKC — это распределительный щит для открытой установки в жилых и офисных помещениях, рассчитанный на монтаж 24 модулей DIN и комплектующих для коммутации силовых линий. Артикул 87308 обеспечивает надёжное решение для группового учёта и распределения электроэнергии.

Назначение и область применения

Щиток настенный 24 модуля IP40 серый без двери с 2-мя усиленными клеммными блоками 87308 предназначен для внутреннего монтажа в помещениях с нормальной влажностью и отсутствием механических повреждений. Подходит для установки автоматических выключателей, УЗО, реле времени, модулей управления освещением и других устройств стандарта DIN 35 мм. Идеально используется в квартирах, офисах, подъездах, технических помещениях зданий. Открытая конструкция упрощает доступ к оборудованию для обслуживания и диагностики.

Технические характеристики

• Количество модулей DIN: 24 (2 ряда по 12 модулей)
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм, но не от воды
• Номинальный ток клеммных блоков: 125 А
• Материал корпуса: термостойкий и ударопрочный пластик (RAL 7035, серый)
• Размеры: 301 × 300 × 113 мм (Ш×В×Г)
• DIN-рейка: оцинкованная, прочная, с фиксацией
• Тип крышки: с прорезями — позволяет проходить проводам и кабелям без демонтажа крышки
• Ударопрочность: класс 6 — соответствует требованиям к механической стойкости в бытовых условиях
• Количество клеммных блоков: 2 усиленных (в комплекте)

Совместимость и монтаж

Щиток настенный 24 модуля IP40 серый без двери с 2-мя усиленными клеммными блоками 87308 совместим с любыми модулями DIN 35 мм, включая устройства от Schneider, ABB, Legrand, IEK и других производителей. Для монтажа используются предварительно перфорированные отверстия на задней стенке — они позволяют легко вводить гофротрубы и кабельные каналы. Крепление осуществляется на стену с помощью винтов, входящих в комплект. Усиленные клеммные блоки 87308 предназначены для подключения питающего кабеля (до 125 А) и распределения фазы, нуля и заземления. Обязательно используйте кабели с сечением, соответствующим нагрузке — рекомендовано до 25 мм² для основной линии.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутренних распределительных систем. Степень защиты IP40 исключает попадание крупных твёрдых частиц, но не защищает от влаги — применение в сырых помещениях (ванная, бассейн, улица) запрещено. Корпус из термостойкого пластика выдерживает температурные колебания и не поддерживает горение. Наличие заглушек для пустых модулей снижает риск случайного контакта с токоведущими частями.

Преимущества

• Усиленные клеммные блоки 87308 — обеспечивают надёжное соединение мощных питающих линий без необходимости внешних переходников
• Перфорированная задняя стенка — ускоряет прокладку кабелей и минимизирует усилия при монтаже
• Самоклеющаяся этикетка — удобна для маркировки цепей, снижает вероятность ошибок при обслуживании
• Открытая конструкция без двери — упрощает проверку состояния оборудования и замену модулей
• Высокая ударопрочность (класс 6) — устойчив к случайным ударам при эксплуатации

Ограничения применения

• Не допускается установка в местах с повышенной влажностью, на улице или в помещениях с возможным воздействием воды — степень защиты IP40 не предусматривает защиту от брызг и конденсата
• Не предназначен для установки в промышленных средах с агрессивными химическими веществами или постоянными вибрациями
• Клеммные блоки 87308 рассчитаны на 125 А — нельзя использовать для линий свыше этой нагрузки без согласования с проектом
• Отсутствие двери требует соблюдения правил безопасной эксплуатации — недопустимо оставлять щиток без контроля в детских или общественных зонах

Примеры использования

• Распределительный щит в квартире — для групп освещения, розеток, кухонной техники и кондиционера
• Общий этажный щит в многоквартирном доме — для распределения энергии между несколькими квартирами
• Административное помещение — управление освещением, серверной, HVAC-системами
• Техническая кладовая — питание насосов, вентиляторов, светильников

Практические советы

• Перед монтажом проверьте посадочный диаметр вводных кабелей — он должен подходить под прорези в задней стенке (обычно 16–25 мм)
• Используйте заглушки для свободных модулей — это предотвращает попадание пыли и случайный контакт
• Подключение к клеммным блокам 87308 выполняйте только после отключения питания; затягивайте болты моментом 1,5–2,0 Н·м
• При использовании нескольких щитков 87308 в одном объекте — сохраняйте единый стиль маркировки для упрощения сервиса
• Не закрывайте щиток декоративными панелями — это нарушает теплоотвод и может вызвать перегрев
