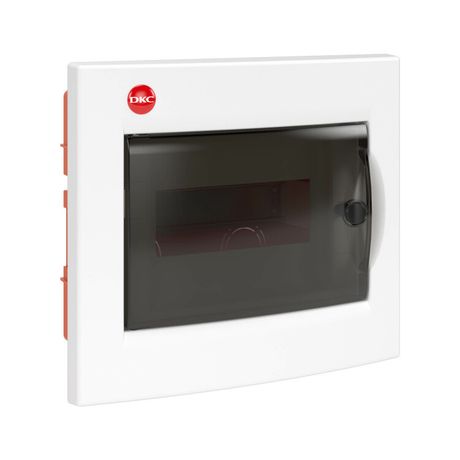

Щиток встраиваемый с дверцей 8 модулей IP 41, белый | 81508 DKC ДКС

Щиток встраиваемый 8 модулей, IP41, белый от бренда DKC (Артикул 81508) — компактный распределительный щит для внутреннего монтажа в стены, предназначенный для размещения однополюсных автоматов, УЗО, таймеров и других устройств на DIN-рейке. Подходит для квартир, офисов и административных зданий.

Назначение и область применения

Щиток встраиваемый 8 модулей, IP41, белый используется для организации распределения электроэнергии внутри помещений. В него устанавливаются коммутационные устройства: автоматические выключатели, устройства защитного отключения (УЗО), реле времени, модульные контакторы. Подходит для жилых домов, офисов, школ, больниц — мест, где требуется скрытый монтаж и эстетичный внешний вид. Не предназначен для улицы, сырых помещений или производственных площадок с повышенной запыленностью.

Технические характеристики

• Количество модулей DIN: 8 (один ряд)
• Глубина установки: 72 мм
• Размеры корпуса: 261 × 225 мм
• Материал корпуса: термостойкий ударопрочный пластик (цвет 9016 RAL, белый)
• Степень защиты: IP41 — защита от твердых предметов >1 мм и вертикально падающих капель воды
• Номинальный ток: 125 А — максимальный допустимый ток через корпус, не путать с номиналом установленных автоматов
• Напряжение: 220 В — рассчитан на однофазную сеть
• Климатическое исполнение: УХЛ2 — работает при температуре от −25°C до +40°C, в условиях умеренно влажного воздуха
• Наличие DIN-рейки: да, оцинкованная, прочная
• Тип крышки: одна дверца из затемнённого полупрозрачного пластика
• Замок: есть, для предотвращения несанкционированного доступа
• Ударопрочность: класс 6 — соответствует требованиям ГОСТ Р 51321.1-2000

Совместимость и монтаж

Щиток встраиваемый 8 модулей, IP41, белый совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). Для монтажа необходимо подготовить нишу в стене глубиной не менее 72 мм. Корпус фиксируется с помощью встроенных кронштейнов или анкеров. На задней стенке имеются преперфорированные отверстия и насечки — они позволяют легко проделать проходы для гофр и кабелей, не используя инструменты. Дверца открывается более чем на 180°, что удобно при работе с проводами. Комплектация включает заглушки для свободных модулей, сборочные винты и самоклеющуюся этикетку для маркировки групп. Некомплектный — значит, автоматы, УЗО и кабели не входят в комплект.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2000 — основному стандарту для распределительных щитов в России. Конструкция обеспечивает механическую безопасность (ударопрочность 6), изоляцию токоведущих частей и предотвращает случайный контакт с напряжением при закрытой дверце. Полупрозрачная дверца позволяет визуально контролировать положение автоматов без вскрытия. Номинальный ток 125 А гарантирует, что щиток выдержит нагрузку даже при использовании нескольких мощных автоматов (например, 2×63 А + 1×25 А).

Преимущества

• Полупрозрачная дверца — позволяет определить состояние автоматов без открытия
• Широкий угол открывания (>180°) — удобство при подключении и обслуживании
• Оцинкованная DIN-рейка — долговечность, антикоррозийная защита
• Преперфорированные отверстия — быстрый и точный монтаж кабелей
• Заглушки и этикетка в комплекте — снижают время сборки и повышают безопасность
• Ударопрочный пластик — выдерживает случайные воздействия при ремонте

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, подвал) — степень защиты IP41 недостаточна для попадания брызг
• Не применять вне помещений — не защищён от дождя, снега, пыли
• Не устанавливать рядом с источниками тепла выше +40°C — риск перегрева пластика
• Не превышать суммарную нагрузку свыше 125 А — возможен перегрев корпуса
• Не использовать с устройствами шириной больше 17,5 мм без проверки совместимости

Примеры использования

• Распределительный щит в квартире: 1 автомат на розетки, 1 на освещение, 1 на кухню, 1 на УЗО, остальные — резерв
• Офисный этаж: управление светом, кондиционером, серверным оборудованием
• Общественные здания: контроль освещения в коридорах, туалетах, учебных кабинетах
• Подключение таймеров для систем автономного освещения

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 72 мм, иначе щиток не войдёт
• Используйте кабели с сечением, соответствующим номиналу автомата — не перегружайте входные группы
• При необходимости увеличьте количество модулей — можно установить два щитка рядом, если 8 модулей мало
• Этикетку клейте сразу после сборки — так будет проще найти нужную цепь при аварии
• Не затягивайте винты слишком сильно — пластик треснет
• Щиток DKC RAMbase хорошо сочетается с продукцией Schneider Electric, ABB, Legrand — все устройства стандарта 17,5 мм подходят
