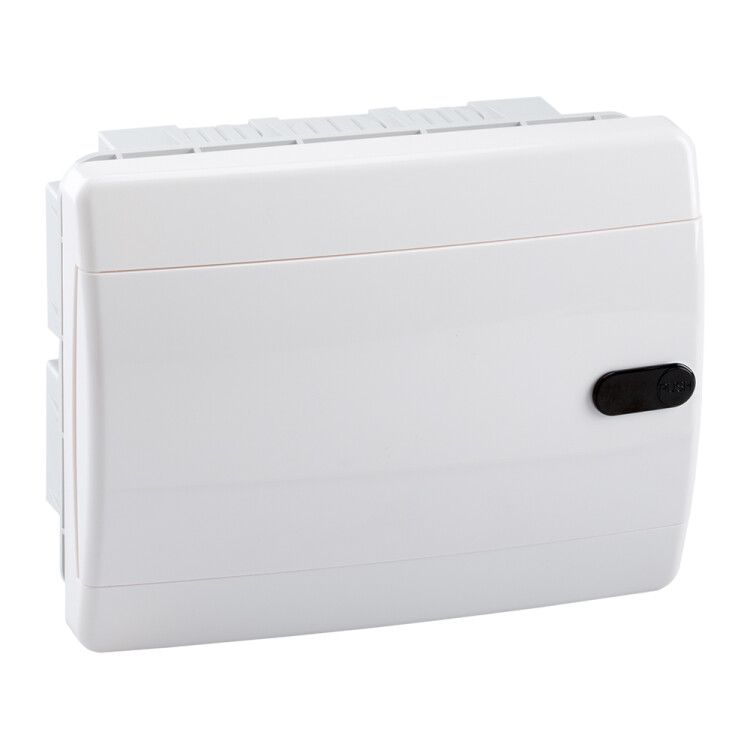

Корпус пластиковый OptiBox P-CVN-1-08-IP41 | 145787 КЭАЗ

Корпус пластиковый OptiBox P-CVN-1-08-IP41 от КЭАЗ - это встраиваемый распределительный щит из ABS-пластика с одной DIN-рейкой и закрытой крышкой, предназначенный для внутренней установки в стену. Подходит для компоновки автоматических выключателей, УЗО и других устройств на 8 модулей. Артикул 145787 соответствует серии OptiBox P.

Назначение и область применения

Корпус пластиковый OptiBox P-CVN-1-08-IP41 предназначен для монтажа внутри стен или перегородок. Он защищает электрические устройства - такие как автоматы, УЗО, реле - от внешнего воздействия и обеспечивает доступ к ним через одну непрозрачную дверцу. Применяется в жилых домах, офисах, общественных зданиях и других объектах, где требуется скрытая установка распределительного оборудования. Габариты позволяют использовать его там, где важна экономия пространства.

Технические характеристики

• Модульная ширина: 8 модулей (стандарт 17,5 мм каждый - общая ширина 140 мм, корпус имеет запас для удобного монтажа)
• Размеры корпуса: 218 × 170 × 102,9 мм (Ш×В×Г)
• Глубина монтажа: 64,5 мм - минимальная толщина стены, необходимая для установки
• Материал: ABS-пластик - устойчив к ударным нагрузкам, не проводит ток, не гниёт
• Степень защиты IP41: защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• DIN-рейка: есть - стандартная, для крепления аппаратов на 35 мм рейке
• Монтажная панель: есть - позволяет фиксировать оборудование вне зависимости от расположения на рейке
• Цвет: 9016 RAL (серебристо-серый)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Напряжение: 220 В - рассчитан на использование в однофазных сетях
• Количество дверей: одна, непрозрачная, с замком
• Тип крышки: закрытого типа - герметичнее открытых решётчатых вариантов

Совместимость и монтаж

Корпус OptiBox P-CVN-1-08-IP41 совместим со всеми стандартными устройствами на DIN-рейке шириной до 8 модулей. Для монтажа необходимо подготовить нишу в стене глубиной не менее 64,5 мм. Корпус крепится к раме или анкерам внутри ниши - он не требует внешних кронштейнов. Монтажная панель позволяет фиксировать оборудование даже при ограниченном пространстве между рейкой и задней стенкой. Комплектация некомплектная - дверца, корпус и рейка входят в комплект, но крепёж, клеммы и аппараты - нет.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммунальных систем. Степень защиты IP41 исключает попадание крупных предметов и капель воды сверху - этого достаточно для помещений с нормальной влажностью. Напряжение 220 В указывает на применение в сети переменного тока, не предназначено для трёхфазных цепей. Климатическое исполнение УХЛ3 гарантирует надёжную работу в неотапливаемых помещениях при условии соблюдения температурного режима.

Преимущества

• Пластиковая конструкция не подвержена коррозии и не требует окраски
• Низкая глубина монтажа (64,5 мм) позволяет устанавливать корпус в тонких стенах
• Наличие монтажной панели упрощает сборку и обслуживание
• Закрытая дверца снижает риск случайного контакта с токоведущими частями
• Серый цвет (RAL 9016) хорошо сочетается с большинством интерьеров

Ограничения применения

• Не подходит для установки во влажных помещениях с постоянным брызгами (например, баня, прачечная) - степень защиты IP41 недостаточна
• Не предназначен для наружного монтажа - отсутствует защита от осадков и прямого солнечного света
• Не используется в цепях выше 220 В или в трёхфазных системах
• ABS-пластик теряет прочность при температурах ниже −25C - не рекомендован для холодных регионов без отопления
• Некомплектность требует самостоятельного приобретения крепежа, клемм и аппаратов

Примеры использования

• Встраиваемый щиток в квартире для группового автомата, УЗО и розеточных линий
• Распределительный блок в офисе для управления освещением и розетками
• Скрытый щит в коридоре многоквартирного дома для учёта потребления
• Контрольный пункт в подъезде для аварийного отключения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 64,5 мм, иначе корпус не войдёт
• При использовании в деревянных стенах используйте металлический кожух вокруг корпуса для противопожарной защиты
• Не забудьте оставить свободное место за корпусом для прокладки кабелей - оптимально 10–15 мм
• Для удобства обслуживания выбирайте аппараты с небольшим шагом - 8 модулей легко заполняются, но перегрузка затруднит доступ
• Артикул 145787 - единственный номер для заказа; другие модели OptiBox P имеют другую глубину и количество модулей
