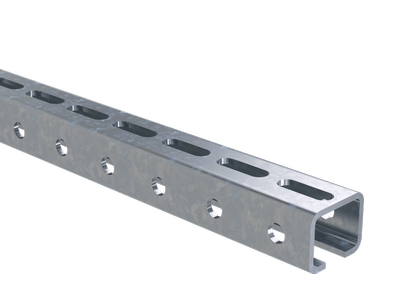

Профиль С-образный B5 Combitech 51х40х4 L1000 горячеоцинкованный DKC BPM5110HDZ

Профиль C-образный 51х40х4 L1000 горячеоцинкованный от DKC (ДКС), артикул bpm5110hdz, предназначен для сборки жёстких несущих конструкций в промышленной автоматизации и оборудовании. Его прочная стальная основа с цинковым покрытием обеспечивает долговечность даже в агрессивных условиях.

Назначение и область применения

Профиль C-образный 51х40х4 L1000 горячеоцинкованный используется для монтажа консолей и опорных элементов: ВВН-60, ВВН-70, BBD-21, BBP-21/41. Подходит для сборки рам, стоек, направляющих на станках, конвейерах, системах автоматизации и в других тяжёлых промышленных установках. Благодаря устойчивости к коррозии, профиль надёжно работает в помещениях с повышенной влажностью, на открытых площадках и в агрессивных средах.

Технические характеристики

• Форма: С-образный профиль (закрытый канал с двумя бортами)
• Размеры: 51 мм (высота) × 40 мм (ширина) × 4 мм (толщина стенки)
• Длина: 1000 мм
• Ширина внутреннего слота: 22 мм - позволяет фиксировать крепёж и комплектующие с шагом до 22 мм
• Материал: оцинкованная сталь с горячим цинкованием
• Зубья: наличие продольных выступов на внутренних гранях - обеспечивают механическую фиксацию деталей без сверления
• Перфорация: отверстия с трёх сторон - позволяют крепить элементы сбоку, сверху и снизу
• Возможность отламывания: да - можно отрезать профиль до нужной длины без специального оборудования
• Цвет: серый
• Огнестойкость: соответствует требованиям к негорючим материалам

Совместимость и монтаж

Профиль совместим со всеми консолями серии B5 Combitech: ВВН-60, ВВН-70, BBD-21, BBP-21/41. Крепление осуществляется через перфорированные отверстия или за счёт зубчатой поверхности - детали вставляются и фиксируются механически. Для отламывания используйте плоскогубцы или ножницы по металлу - профиль легко разделяется по предварительно нанесённым меткам. Учитывайте посадочный диаметр 22 мм при выборе крепёжных элементов.

Безопасность и стандарты

Изделие изготовлено из негорючего материала и соответствует нормам безопасности для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает класс защиты Z275 - устойчивость к коррозии в течение более чем 10 лет в условиях средней агрессивности.

Преимущества

• Высокая несущая способность благодаря толщине стенки 4 мм
• Удобство монтажа - возможность отламывания без резки
• Автоматическая фиксация компонентов за счёт зубьев - снижает время сборки
• Трёхсторонняя перфорация - гибкая система крепления
• Долгий срок службы в условиях влажности, химических паров и температурных колебаний

Ограничения применения

Не рекомендуется использовать профиль в условиях постоянного контакта с открытым огнем или при температурах выше +250 C - возможна потеря прочности материала. Также не следует применять в средах с высокой концентрацией кислот (например, HCl, H₂SO₄) - цинковое покрытие может разрушаться быстрее. Профиль не предназначен для наружной эксплуатации без дополнительной защиты от прямого UV-излучения.

Примеры использования

• Каркасы для станков ЧПУ и автоматических линий
• Подвесные системы для трубопроводов и кабельных трасс
• Опоры для пневматических и гидравлических цилиндров
• Каркасы распределительных щитов в сырых помещениях
• Модульные платформы для обслуживания оборудования

Практические советы

• При отламывании профиля - сделайте насечку ножом по линии реза, чтобы получить ровный край
• Для максимальной жёсткости комбинируйте профиль с угловыми кронштейнами и соединительными планками серии B5 Combitech
• Проверьте соответствие ширины слота (22 мм) с размером крепёжных элементов перед заказом
• При использовании в агрессивной среде - периодически осматривайте зоны среза: там цинк менее защищён
• Артикул bpm5110hdz - единственный вариант этого профиля в серии DKC B5 Combitech; другие длины доступны по запросу
