Кабель АКВБбШв 4х2,5 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Сопутствующие товары
Описание

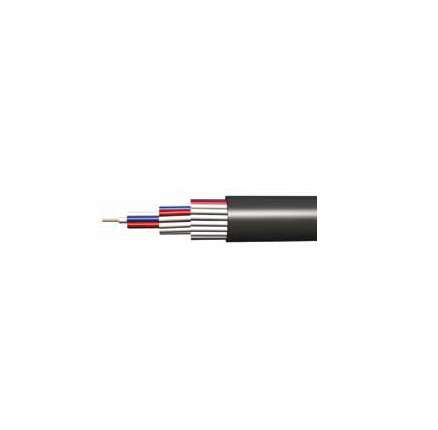

АКВБбШв 4х2,5 - контрольный бронированный кабель с четырьмя алюминиевыми жилами , сечением 2,5 (Две целых пять десятых) миллиметров квадратных,в броне из двух стальных оцинкованных лент,с изоляцией из ПВХ в оболочке из ПВХ пластиката.
Кабель АКВБбШв 4х2,5 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.
Расшифровка маркировки АКВБбШв 4х2.5
А -алюминиевая жила.
К -контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - Броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шв - защитный шланг из ПВХ.
4 -количество токонесущих жил.
2.5 -сечение жил в мм2.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Технические характеристики кабеля АКВБбШв 4*2,5
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж бронированного кабеля контрольного АКВБбШв 4х2.5 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности бронированного кабеля АКВБбШв 4х2,5 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы кабеля АКВБбШв 4*2.5 не менее 30 лет.
Электрическое сопротивление жилы- АКВБбШв 4х2,5 12.1 МОм\км.
Сопротивление изоляции жил- 9 МОм\км.
Конструкция кабеля АКВБбШв 4х2.5
1) Жила - алюминиевая сечением 2.5 мм2.2) Изоляция - из поливинилхлоридного пластиката, толщиной 0.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня-из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката.
Применение бронированного кабеля АКВБбШв 4*2,5
Кабель контрольный алюминиевый,бронированный АКВБбШв 4х2.5 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.Допускается прокладка в земле (траншеях)
АКВБбШв-ХЛ 4х2,5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Технические характеристики
ГОСТ
1508-78
Тип брони
Б
Код товара
АКВБбШв 4х2,5
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
15; 25 при прокладке в помещениях
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
2.5
Наружный диаметр, мм
14
Номинальная частота
до 100 Гц
Максимальный вес (кг/м)
0.304
Толщина изоляции жил (мм)
0.6
Объём горючей массы (л/км)
92
Расчетная масса(вес), кг\км
304
Масса цветного металла (г/м)
26.8
Допустимый радиус изгиба (мм)
126
Минимальный радиус изгиба, мм
140
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
500
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
304
Максимальный наружный диаметр (мм)
14
Сопротивление изоляции жил (МОм\км)
9
Максимальная длина в бухте(смотке), м
164
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Сопротивление изоляции при 20°С, Мом\км
9
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Электрическое сопротивление жилы (ом/км)
12.1
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
10
Допустимая токовая нагрузка при прокладке в земле (А)
28
Допустимый ток односекундного короткого замыкания (кА)
0.22
Допустимая токовая нагрузка при прокладке на воздухе (А)
21
