Кабель АПвБШп 4х185

АПвБШп 4х185 - кабель силовой бронированный с 4 алюминиевыми жилами, сечением 185 миллиметров квадратных, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АПвБШп 4х185

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБШп 4*185: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБШп 4х185 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБШп 4х185 не должна превышать 98%.
Монтаж АПвБШп 4*185 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБШп 4х185 равен 439,2 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБШп 4х185 не должно превышать 22200 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБШп 4*185 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБШп 4х185 в земле равен 321 Ампер.
Расчетная масса кабеля АПвБШп 4х185 составляет 5,14 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБШп 4*185 равен 53,28 миллиметрам.

Расшифровка маркировки АПвБШп 4х185

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
Шп - защитный шланг из сшитого полиэтилена.
4 - количество алюминиевых жил.
185 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
(г) - герметизация водоблокирующими элементами в соответствии с требованиями МКС "Мосэнерго".
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

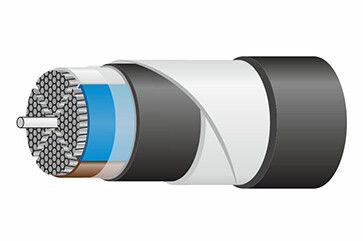

Конструкция кабеля АПвБШп 4х185

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из сшитого полиэтилена.

Для кабелей с индексом (г):
6) Сердечник - из водоблокирующей нити.
7) Обмотка - из водоблокирующей ленты.

Применение кабеля АПвБШп 4*185

Кабель силовой бронированный алюминиевый АПвБШп 4х185 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 321 Ампер.
Кабелем АПвБШп 4х185 прокладывают линии передачи электроэнергии в земле (траншеях) не зависимо от коррозионной активности грунта и близости залегания грунтовых вод, допускается прокладка через несудоходные реки при условии заглубления в грунт.
