АПвБШвнг(А)-LS 4х240

АПвБШвнг(А)-LS 4х240 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 240 (Двести сорок) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АПвБШвнг-LS 4*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвБШвнг(А)-LS 4х240

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвБШвнг(А)-LS 4*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля силового,малодымного АПвБШвнг-LS 4х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвБШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвБШвнг(А)-LS 4*240 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля АПвБШвнг(А)-LS 4х240 не менее 30 лет.

Токовые нагрузки кабеля АПвБШвнг(А)-LS 4х240

Допустимый ток при прокладке АПвБШвнг(А)-LS 4*240 на воздухе - 453 Ампер.
Допустимый ток при прокладке в земле - 397 Ампер.
Допустимый ток односекундного короткого замыкания - 21.7 кА.
Сопротивление километра жилы - 0.13 Ом.

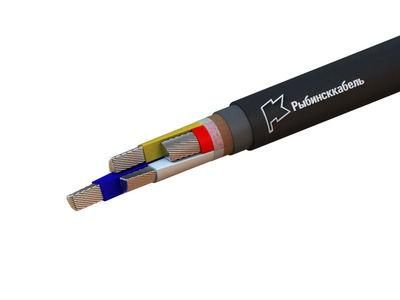

Конструкция кабеля АПвБШвнг(А)-LS 4х240

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 240 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АПвБШвнг(А)-LS 4х240

Кабель силовой алюминиевый ,бронированный,негорючий,малодымный АПвБШвнг(А)-LS 4*240 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.Допускается прокладка в земле (траншеях)
АПвБШвнг(А)-LS-ХЛ 4х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
