Кабель АВВГ 3х185+1х95

Условия поставки кабеля АВВГ 3х185+1х95

Кабель АВВГ 3*185+1*95 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВВГ 3х185+1х95 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой алюминиевый кабель АВВГ 3*185+1*95 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АВВГ 3х185+1х95 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.

Описание

АВВГ 3х185+1х95 - кабель силовой с 4 алюминиевыми жилами сечением 185 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 3х185+1х95

Климатическое исполнение кабеля силового алюминиевого АВВГ 3*185+1*95: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 3х185+1х95 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 3х185+1х95 не должна превышать 98%.
Монтаж кабеля АВВГ 3*185+1*95 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 3х185+1х95 должен быть не менее 439,2 миллиметров.
Растягивающее усилие при прокладке АВВГ 3х185+1х95 не должно превышать 22200 Ньютонов.
Расчетная масса кабеля АВВГ 3*185+1*95 составляет 3,99 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 3х185+1х95 равен 48,8 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 3х185+1х95 на воздухе: 336 Ампер.

Расшифровка маркировки АВВГ 3185+195

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
4 - количество алюминиевых жил.
185 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

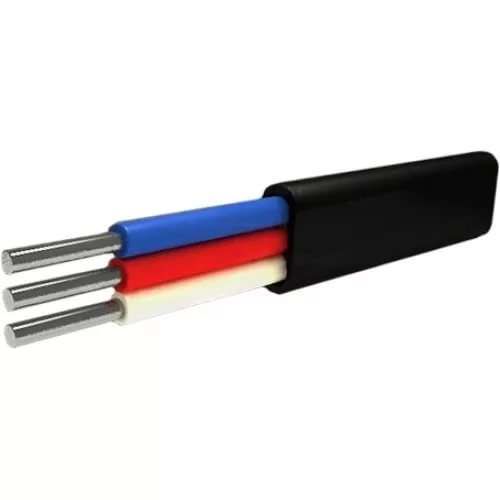

Конструкция кабеля АВВГ 3х185+1х95

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 3х185+1х95

Кабель силовой алюминиевый АВВГ 3*185+1*95 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 321 Ампер.
АВВГ 3х185+1х95 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

ГОСТ

31996-2012

Марка

АВВГ

Код ОКП

353 771

Код товара

АВВГ 3х185+1х95

Срок службы

Материал жилы

Алюминий

Количество жил

Срок службы, лет

Конструкция жилы

ок, ос, мк, мс

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

185

Наружный диаметр, мм

49.8

Максимальный вес (кг/м)

3.516

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

Объём горючей массы (л/км)

1208

Максимальный диаметр жилы

Расчетная масса(вес), кг\км

3 516

Масса цветного металла (г/м)

1983.2

Допустимый радиус изгиба (мм)

398.4

Минимальный радиус изгиба, мм

373.5

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Допустимые усилия при тяжении (Н)

37000

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

3516

Максимальный наружный диаметр (мм)

49.8

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

13.37

Максимальная длина в бухте(смотке), м

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Сечение жилы (нулевая или заземления)

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Максимальная температура нагрева жил

90 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

3.7

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

0.16

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая токовая нагрузка, Ампер

302

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

94.16

Максимальная мощность при прокладке в земле, 380V (кВт)

211.22

Длительно допустимая токовая нагрузка в земле, Ампер

312

Допустимая токовая нагрузка при прокладке в земле (А)

312

Максимальная мощность при прокладке в воздухе, 220V (кВт)

98.56

Максимальная мощность при прокладке в воздухе, 380V (кВт)

221.09

Допустимый ток односекундного короткого замыкания (кА)
