Кабель КГН 5х10

Наименование Наличие Цена
(опт с НДС)
Дата
обновления
Добавить
в корзину
Срок
поставки
КГН 5х10-0,66 150 341.75 руб. 06.07.2016
м
1 день

КГН 5х10 - кабель гибкий силовой медный с 5 многопроволочными жилами сечением 10 мм2, в изоляции из резины изоляционной и оболочке из маслостойкой резины с пониженной пожарной опасностью.

Технические характеристики кабеля КГН 5х10

Климатическое исполнение кабеля гибкого маслостойкого КГН 5х10 - У, третья и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации гибкого кабеля КГН 5*10 : -30°С.
Максимальная рабочая температура КГН 5х10 : +50°С.
Монтаж кабеля КГН 5х10 производится при температуре не ниже -30 градусов Цельсия.
Минимальный радиус изгиба при монтаже кабеля КГН 5х10 - 214,4 мм.
Растягивающее усилие при монтаже кабеля гибкого маслостойкого КГН 5*10 не более 1000 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГН 5х10 : не более 75°С.
Наружный диаметр КГН 5х10 : 26,8 мм.
Класс пожарной безопасности по ГОСТ 31565-2012: 01.8.2.5.4.
Расчетная масса кабеля КГН 5х10 : 1,25 кг\м.
Срок службы гибкого маслостойкого кабеля КГН 5х10 4 года с даты изготовления.
Допустимая токовая нагрузка КГН 5*10 : 70 Ампер.

Расшифровка маркировки КГН 5х10

К - кабель.
Г - гибкий.
Н - изоляция из маслостойкой резины не распространяющей горение.
5 - количество медных многопроволочных жил.
10 - сечение жил в мм2.

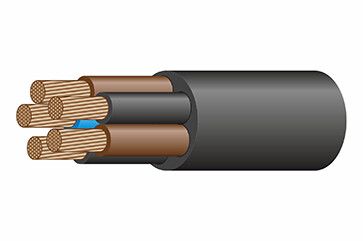

Конструкция кабеля КГН 5х10

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из маслостойкой резины не распространяющей горение.

Применение кабеля КГН 5*10

Силовой гибкий медный маслостойкий негорючий кабель КГН 5х10 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГН 5х10 прокладывают подвижные линии электропитания в местах с возможным попаданием на оболочку дифузицирующих и агрессивных веществ, в том числе ГСМ.
Кабель гибкий КГН 5*10 не предназначен для применения на подъемно-транспортном оборудовании.

  • КГН
  • 5
  • 10
  • Медь
  • Резина
  • Резина
  • 1,25
  • 26,8
  • 214,4
  • 70
  • 0,66
  • от -30 до +50
  • 4 года
  • 354 441
  • 01.8.2.5.4
  • 20.53
  • 46.06
