Кабель КГН 5х16

Наименование Наличие Цена
(опт с НДС)
Дата
обновления
Добавить
в корзину
Срок
поставки
КГН 5*16-0,66 100000 628.90 руб. 29.06.2016
м
1 день

КГН 5х16 - кабель гибкий силовой медный с 5 многопроволочными жилами сечением 16 мм2, в изоляции из резины изоляционной и оболочке из маслостойкой резины с пониженной пожарной опасностью.

Технические характеристики кабеля КГН 5х16

Климатическое исполнение кабеля гибкого маслостойкого КГН 5х16 - У, третья и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации гибкого кабеля КГН 5*16 : -30°С.
Максимальная рабочая температура КГН 5х16 : +50°С.
Монтаж кабеля КГН 5х16 производится при температуре не ниже -30 градусов Цельсия.
Минимальный радиус изгиба при монтаже кабеля КГН 5х16 - 247,2 мм.
Растягивающее усилие при монтаже кабеля гибкого маслостойкого КГН 5*16 не более 1600 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГН 5х16 : не более 75°С.
Наружный диаметр КГН 5х16 : 30,9 мм.
Класс пожарной безопасности по ГОСТ 31565-2012: 01.8.2.5.4.
Расчетная масса кабеля КГН 5х16 : 1,7 кг\м.
Срок службы гибкого маслостойкого кабеля КГН 5х16 4 года с даты изготовления.
Допустимая токовая нагрузка КГН 5*16 : 95 Ампер.

Расшифровка маркировки КГН 5х16

К - кабель.
Г - гибкий.
Н - изоляция из маслостойкой резины не распространяющей горение.
5 - количество медных многопроволочных жил.
16 - сечение жил в мм2.

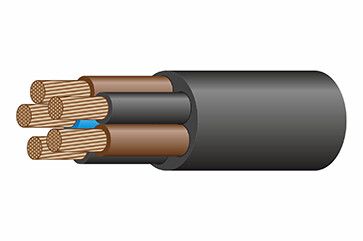

Конструкция кабеля КГН 5х16

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из маслостойкой резины не распространяющей горение.

Применение кабеля КГН 5*16

Силовой гибкий медный маслостойкий негорючий кабель КГН 5х16 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГН 5х16 прокладывают подвижные линии электропитания в местах с возможным попаданием на оболочку дифузицирующих и агрессивных веществ, в том числе ГСМ.
Кабель гибкий КГН 5*16 не предназначен для применения на подъемно-транспортном оборудовании.

  • КГН
  • 5
  • 16
  • Медь
  • Резина
  • Резина
  • 1,7
  • 30,9
  • 247,2
  • 95
  • 0,66
  • от -30 до +50
  • 4 года
  • 354 441
  • 01.8.2.5.4
  • 27.87
  • 62.51
