Кабель КГтп 3х70+1х50

КГтп 3х70+1х50 - кабель силовой гибкий с четырьмя медными жилами сечением 70 мм2 в изоляции и оболочке из термоэластопласта.
КГтп 3х70+1х50 пришел на смену своему предшественнику, кабелю КГ 3*70+1*50 в результате ряда преимуществ и отличий:
1) Экология - производство кабеля из термоэластопласта (ТЭП) более экологично чем из резины, к тому-же ТЭП легко поддается вторичной переработке, что немаловажно учитывая малый срок эксплуатации гибких кабелей (4 года).
2) Устойчивость к внешним воздействиям - ТЭП более устойчив к ультрафиолету, легче переносит химическое воздействие растворителей, масел и других активных веществ, более устойчив к многократным изгибам, трению и ударам. Пример: из термоэластопласта изготавливают обувные подошвы, а из классической резины, на данный момент, только калоши делают, и то по причине оставшегося со времен СССР производства.
3) Вес - ТЭП более легкий, что обеспечивает большее удобство при эксплуатации и транспортировке.
4) Температурная устойчивость - ТЭП может сохранять свойства при температурах от -60 до +150 (зависит от состава эластомера).

Из выше перечисленного очевидно что ТЭП значительно превосходит резину по всем параметрам и является следующим шагом в производстве гибких кабелей общего назначения.

Расшифровка маркировки КГтп 3х70+1х50

К - кабель.
Г - гибкий.
тп - изоляция и оболочка из термоэластопласта.
4 - количество токопроводящих жил.
70 - сечение токопроводящих жил.
Так-же в маркировке могут присутствовать:
0,38 или 0,66 - номинальное напряжение в кВ.

Технические характеристики кабеля КГтп 3х70+1х50

Температура эксплуатации от -50 до +50 С.
Климатическое исполнение УХЛ.
Длительно допустимая температура нагрева жилы +75 градусов.
Монтаж кабеля КГтп 3*70+1*50 производится при температуре не ниже -40С.
Масса метра кабеля гибкого КГтп 3х70+1х50 равна 4,5 кг.
Срок службы не менее 4 лет.
Минимальный радиус изгиба 381,6 мм.
Номинальное напряжение - 660 Вольт.

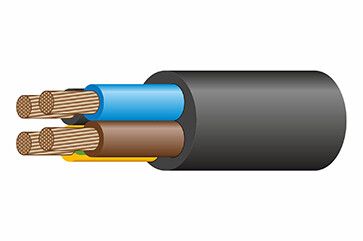

Конструкция кабеля КГтп 3х70+1х50

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483.
2) Изоляция - из термоэластопласта (ТЭП).
3) Разделительный слой - из синтетической пленки или без пленки при условии отсутствия залипания изоляции к жиле.
4) Разделительный слой - между изоляцией и оболочной присутствует слой талька или синтетическая пленка препятствующие слипанию изоляции и оболочки.
5) Оболочка - из термоэластопласта (ТЭП).

Применение кабеля КГтп 3*70+1*50

Кабель силовой гибкий медный КГтп 3х70+1х50 применяют для присоединения к электрическим сетям передвижных механизмов напряжением до 660 Вольт частотой до 400 Герц.
Используют КГтп 3*70+1*50 для временного обеспечения электричеством строительных объектов, подключения временных объектов к генераторным установкам и др., не допускается использование на подъемно-транспортном оборудовании и стационарная прокладка в зданиях и сооружениях на срок более 4 лет.
