Кабель КГВЭВнг 4х25 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Сопутствующие товары
Описание
КГВЭВнг(А) 4х25 - кабель экранированный силовой гибкий с 4 медными многопроволочными жилами, сечением 25 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВЭВнг - является сокращенной маркировкой, полная маркировка КГВЭВнг(А).
Технические характеристики КГВЭВнг 4х25
Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВЭВнг(А) 4*25 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВЭВнг 4х25 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВЭВнг(А) 4х25 допустимый радиус изгиба должен быть не меньше 270 миллиметров.
Усилия при протягивании КГВЭВнг 4*25 по трассе не должны превышать 5000 Ньютонов.
Допустимая температура жил кабеля КГВЭВнг 4х25 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВЭВнг(А) 4*25 составляет 1,639 килограмм в метре.
Наружный диаметр КГВЭВнг 4х25 равен 27 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.
Расшифровка маркировки КГВЭВнг(А) 4х25
К - кабель.
Г - гибкий.
В - ПВХ изоляция.
Э - экран из медных проволок.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
4 - количество медных многопроволочных токонесущих жил.
25 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

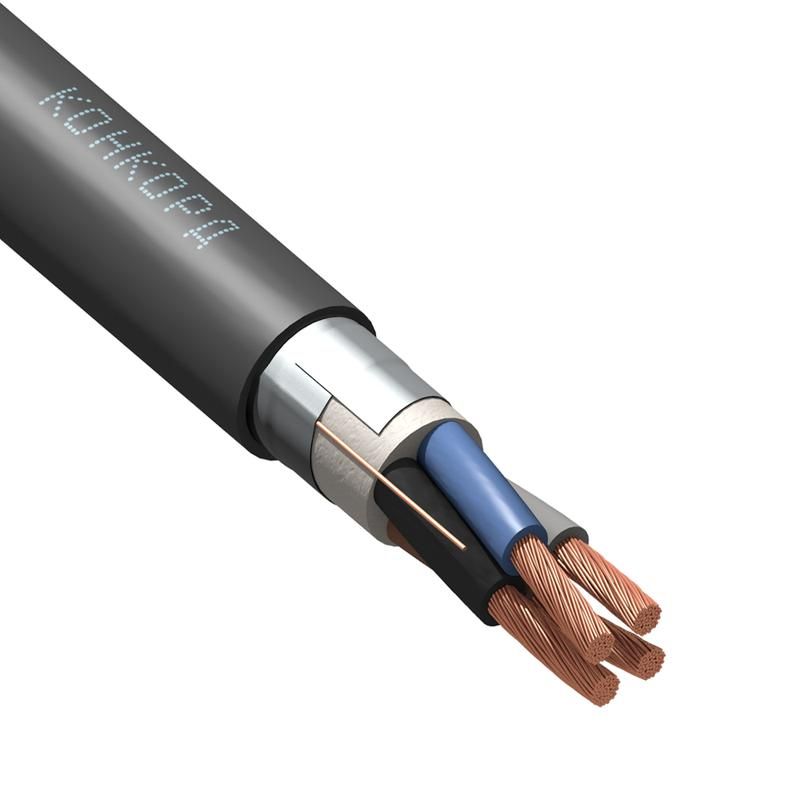

Конструкция кабеля КГВЭВнг 4*25
1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Экран - из медных проволок.
5)Оболочка - из негорючего ПВХ пластиката.
Применение кабеля КГВЭВнг(А) 4х25
Кабель силовой медный гибкий экранированный КГВЭВнг 4х25 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.КГВЭВнг(А) 4*25 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВЭВнг 4х25 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.
Технические характеристики
ГОСТ
31996-2012
Марка
КГВЭВнг(А)
Код ОКП
350 000
Код товара
КГВЭВнг 4х25
Срок службы
30
Материал жилы
Медь
Количество жил
4
Наличие экрана
да
Срок службы, лет
30
Конструкция жилы
мк
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
25
Наружный диаметр, мм
25.9
Номинальная частота
до 60 Гц
Максимальный вес (кг/м)
1.506
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
6
Толщина изоляции жил (мм)
1.2
Максимальный диаметр жилы
6.6
Расчетная масса(вес), кг\км
1 311
Масса цветного металла (г/м)
890
Минимальный радиус изгиба, мм
129.5
Тип исполнения по ГОСТ 31565-2012
нг(А)
Толщина изоляции жил 0.66 Кв (мм)
1.1
Допустимые усилия при тяжении (Н)
3000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
1506
Прочность при растяжении жилы (кН)
5
Максимальный наружный диаметр (мм)
26.3
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
2.78
Максимальная длина в бухте(смотке), м
38
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.78
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
40.19
Максимальная мощность при прокладке в земле, 380V (кВт)
90.15
Допустимая токовая нагрузка при прокладке в земле (А)
133
Максимальная мощность при прокладке в воздухе, 220V (кВт)
35.49
Максимальная мощность при прокладке в воздухе, 380V (кВт)
79.62
Допустимый ток односекундного короткого замыкания (кА)
2.78
Допустимая токовая нагрузка при прокладке на воздухе (А)
112
