Кабель КГВЭВнг(А)-LS 5х16

КГВЭВнг(А)-LS 5х16 - кабель экранированный силовой гибкий с 5 медными многопроволочными жилами, сечением 16 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката с низким выделением дыма.
КГВЭВнг-LS - является сокращенной маркировкой, полная маркировка КГВЭВнг(А)-LS.

Технические характеристики КГВЭВнг-LS 5х16

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВЭВнг(А)-LS 5*16 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВЭВнг-LS 5х16 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВЭВнг(А)-LS 5х16 допустимый радиус изгиба должен быть не меньше 230 миллиметров.
Усилия при протягивании КГВЭВнг-LS 5*16 по трассе не должны превышать 4000 Ньютонов.
Количество выделяемых продуктов пиролиза при нагреве кабеля гибкого КГВЭВнг(А)-LS 5х16 в пересчете на HCl не превышает 140 мг\г.
Показатель токсичности продуктов пиролиза оболочки и изоляции не превышает 40 грамм в кубическом метре.
Допустимая температура жил кабеля КГВЭВнг-LS 5х16 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВЭВнг(А)-LS 5*16 составляет 1,198 килограмм в метре.
Наружный диаметр КГВЭВнг-LS 5х16 равен 23 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВЭВнг(А)-LS 5х16

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
Э - экран из медной или алюминиевой фольги, либо медных проволок, в зависимости от технических условий изготовления.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
LS - низкий уровень выделения дыма.
5 - количество медных многопроволочных токонесущих жил.
16 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

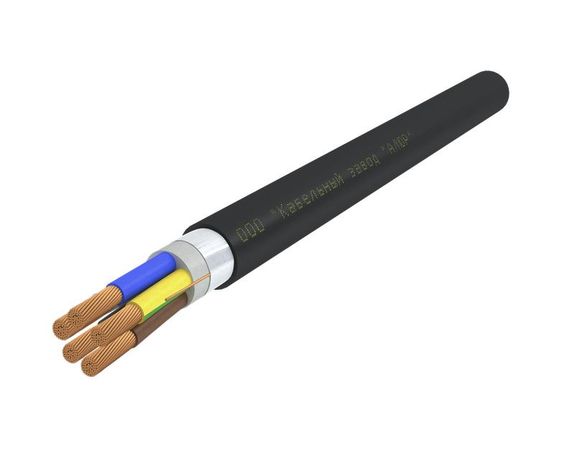

Конструкция кабеля КГВЭВнг-LS 5*16

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Скрутка - изолированные жилы скручены.
4) Экран - из медной или алюминиевой фольги, либо медных проволок, в зависимости от технических условий изготовления.
5)Оболочка - из негорючего ПВХ пластиката.
