Условия поставки кабеля КГВЭВнг(А)-LS 5х70
Кабель КГВЭВнг(А)-LS 5*70 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КГВЭВнг(А)-LS 5х70 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой гибкий медный экранированный негорючий малодымный кабель КГВЭВнг-LS 5*70 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КГВЭВнг(А)-LS 5х70 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
КГВЭВнг(А)-LS 5х70 - кабель экранированный силовой гибкий с 5 медными многопроволочными жилами, сечением 70 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката с низким выделением дыма.
КГВЭВнг-LS - является сокращенной маркировкой, полная маркировка КГВЭВнг(А)-LS.
Технические характеристики КГВЭВнг-LS 5х70
Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВЭВнг(А)-LS 5*70 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВЭВнг-LS 5х70 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВЭВнг(А)-LS 5х70 допустимый радиус изгиба должен быть не меньше 437 миллиметров.
Усилия при протягивании КГВЭВнг-LS 5*70 по трассе не должны превышать 17500 Ньютонов.
Количество выделяемых продуктов пиролиза при нагреве кабеля гибкого КГВЭВнг(А)-LS 5х70 в пересчете на HCl не превышает 140 мг\г.
Показатель токсичности продуктов пиролиза оболочки и изоляции не превышает 40 грамм в кубическом метре.
Допустимая температура жил кабеля КГВЭВнг-LS 5х70 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВЭВнг(А)-LS 5*70 составляет 4,831 килограмм в метре.
Наружный диаметр КГВЭВнг-LS 5х70 равен 43,7 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.
Расшифровка маркировки КГВЭВнг(А)-LS 5х70
К - кабель.
Г - гибкий.
В - ПВХ изоляция.
Э - экран из медной или алюминиевой фольги, либо медных проволок, в зависимости от технических условий изготовления.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
LS - низкий уровень выделения дыма.
5 - количество медных многопроволочных токонесущих жил.
70 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

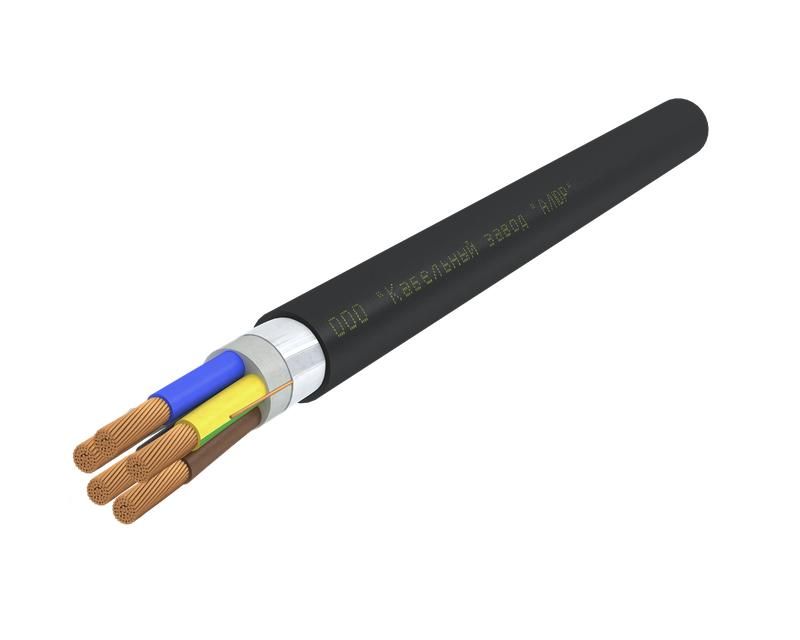

Конструкция кабеля КГВЭВнг-LS 5*70
1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма.
3) Скрутка - изолированные жилы скручены.
4) Экран - из медной или алюминиевой фольги, либо медных проволок, в зависимости от технических условий изготовления.
5)Оболочка - из негорючего ПВХ пластиката.
Применение кабеля КГВЭВнг(А)-LS 5х70
Кабель силовой медный гибкий экранированный КГВЭВнг-LS 5х70 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.КГВЭВнг(А)-LS 5*70 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВЭВнг-LS 5х70 используют как внутри так и вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.
- КГВЭВнг(А)-LS
- 5
- 70
- Медь
- ПВХ
- ПВХ
- 5.186
- 45.3
- 0.27
- 211
- 231
- 7.54
- 1
- от -50 до +50
- 30
- 350 000
- П1б.8.2.2.2
- 7
- 1.4
- 17,5
- 3115
- да
- мк
- 50
- -50
- 61.89
- 67.76
- 138.84
- 152
- нг(А)-LS
- 31996-2012
- Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
- 6
- 11
- 5186
- 70
- 160
- 350
- 10500
- 90
- -15
- 30
- 45.3
- 50
- 5 186
- 226.5
- 9
- 3,5 кВ частотой 50 Гц
- 1000
- 5
- 70
- 196
- 7.54
- 90 °C при перегрузке, 160 °C при токе КЗ
- 214
