Кабель КГВВнг 1х10

Товарные предложения:

Кабель силовой КГВВнг(А) 1х10 380/660-2 ТРТС	16.03.2026	Под заказ	202,43 ₽	м.
Кабель силовой КГВВнг(А) 1х10-0,66 ТРТС	16.03.2026	Под заказ	204,62 ₽	м.
Кабель силовой КГВВнг(А) 1х10-1 ТРТС	16.03.2026	Под заказ	205,45 ₽	м.
Кабель силовой КГВВнг(А) 1х10 600/1000-2	16.03.2026	Под заказ	216,27 ₽	м.

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Кабель по ГОСТ

Сертифицированная продукция

Описание

КГВВнг(А) 1х10 - кабель силовой гибкий с 1 медными многопроволочными жилами, сечением 10 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВВнг - является сокращенной маркировкой, полная маркировка КГВВнг(А).

Технические характеристики КГВВнг 1*10

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг 1х10 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг(А) 1*10 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг 1х10 допустимый радиус изгиба должен быть не меньше 87 миллиметров.
Усилия при протягивании КГВВнг 1*10 по трассе не должны превышать 500 Допустимая температура жил кабеля КГВВнг(А) 1х10 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг 1*10 составляет 0,17 килограмм в метре.
Наружный диаметр КГВВнг 1х10 равен 8,7 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А) 1*10

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
1 - количество медных многопроволочных токонесущих жил.
10 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

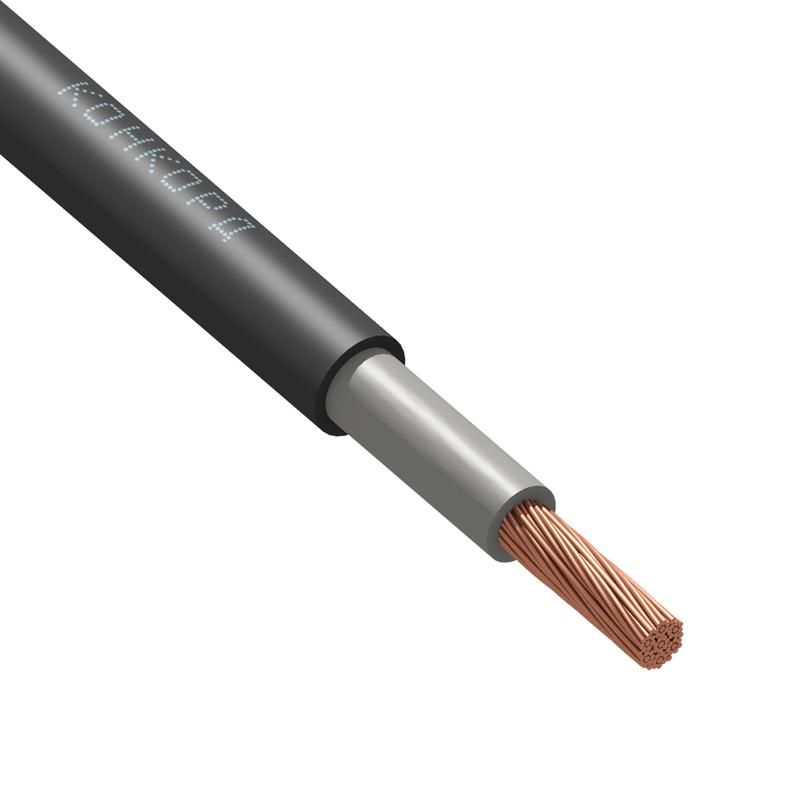

Конструкция кабеля КГВВнг 1х10

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг 1*10

Кабель силовой медный гибкий КГВВнг(А) 1х10 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВВнг 1*10 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг 1х10 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.

Характеристики

ГОСТ

31996-2012

Марка

КГВВнг(А)

Код ОКП

350 000

Код товара

КГВВнг 1х10

Срок службы

Материал жилы

Медь

Количество жил

Срок службы, лет

Конструкция жилы

мк

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Наружный диаметр, мм

Номинальная частота

до 60 Гц

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

Максимальный диаметр жилы

3.7

Расчетная масса(вес), кг\км

160

Масса цветного металла (г/м)

Минимальный радиус изгиба, мм

Тип исполнения по ГОСТ 31565-2012

нг(А)

Толщина изоляции жил 0.66 Кв (мм)

0.9

Допустимые усилия при тяжении (Н)

300

Минимальная температура монтажа

-15

Прочность при растяжении жилы (кН)

0,5

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

1.09

Максимальная длина в бухте(смотке), м

312

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Сопротивление изоляции при 20°С, Мом\км

Класс пожарной опасности по ГОСТ 31565-2012

П1б.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

1.91

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

23.17

Максимальная мощность при прокладке в земле, 380V (кВт)

51.98

Допустимая токовая нагрузка при прокладке в земле (А)

Максимальная мощность при прокладке в воздухе, 220V (кВт)

18.48

Максимальная мощность при прокладке в воздухе, 380V (кВт)

41.45

Допустимый ток односекундного короткого замыкания (кА)

1.09

Допустимая токовая нагрузка при прокладке на воздухе (А)

Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)

124

Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
