Кабель КГВВнг 1х50
Товарные предложения:
| Кабель КГВВнг(А)-LS 1х50 Б МК 1кВ (м) Эм-кабель 00000071933 | 22.11.2024 | 1448 м. | 675,36 ₽ | м. | от 1 дня |
| КГВВнг(А)-LS 1x50 -1 | 22.11.2024 | 2407 м. | 676,76 ₽ | м. | от 1 дня |
Условия поставки кабеля КГВВнг(А) 1х50
Кабель КГВВнг(А) 1*50 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КГВВнг(А) 1х50 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой гибкий медный негорючий кабель КГВВнг 1*50 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КГВВнг(А) 1х50 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Условные замены
Описание
КГВВнг(А) 1х50 - кабель силовой гибкий с 1 медными многопроволочными жилами, сечением 50 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВВнг - является сокращенной маркировкой, полная маркировка КГВВнг(А).
Технические характеристики КГВВнг 1*50
Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг 1х50 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг(А) 1*50 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг 1х50 допустимый радиус изгиба должен быть не меньше 149 миллиметров.
Усилия при протягивании КГВВнг 1*50 по трассе не должны превышать 2500 Допустимая температура жил кабеля КГВВнг(А) 1х50 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг 1*50 составляет 0,607 килограмм в метре.
Наружный диаметр КГВВнг 1х50 равен 14,9 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.
Расшифровка маркировки КГВВнг(А) 1*50
К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
1 - количество медных многопроволочных токонесущих жил.
50 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

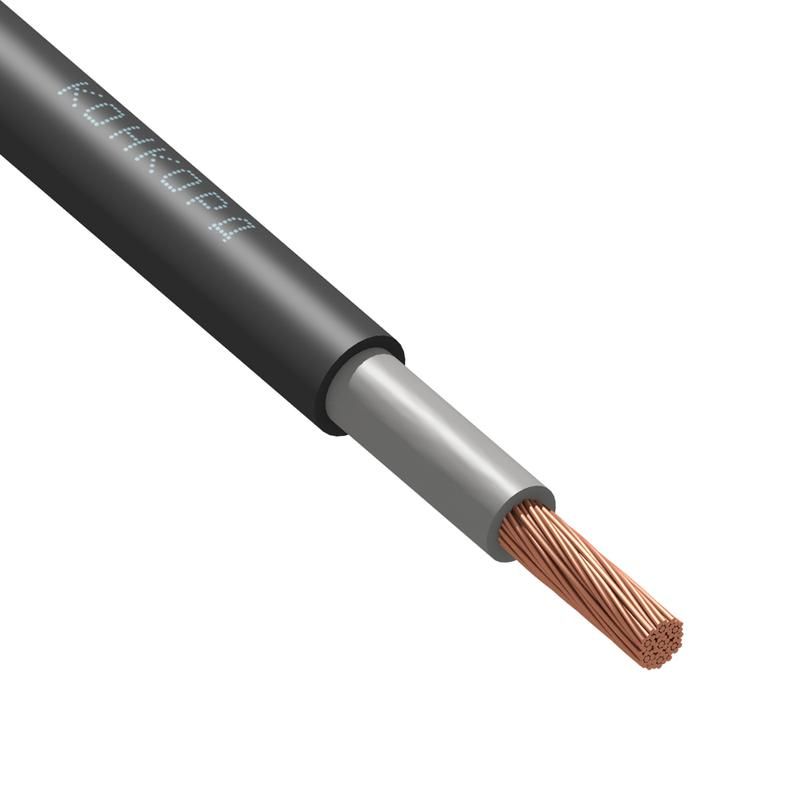

Конструкция кабеля КГВВнг 1х50
1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.
Применение кабеля КГВВнг 1*50
Кабель силовой медный гибкий КГВВнг(А) 1х50 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.КГВВнг 1*50 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг 1х50 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.
Характеристики
ГОСТ
31996-2012
Марка
КГВВнг(А)
Код ОКП
350 000
Код товара
КГВВнг 1х50
Срок службы
30
Материал жилы
Медь
Количество жил
1
Срок службы, лет
30
Конструкция жилы
мк
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
50
Наружный диаметр, мм
15
Номинальная частота
до 60 Гц
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
6
Толщина изоляции жил (мм)
1.4
Максимальный диаметр жилы
9.1
Расчетная масса(вес), кг\км
594
Масса цветного металла (г/м)
445
Минимальный радиус изгиба, мм
75
Тип исполнения по ГОСТ 31565-2012
нг(А)
Толщина изоляции жил 0.66 Кв (мм)
1.3
Допустимые усилия при тяжении (Н)
1500
Минимальная температура монтажа
-15
Прочность при растяжении жилы (кН)
2,5
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
5.23
Максимальная длина в бухте(смотке), м
84
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Сопротивление изоляции при 20°С, Мом\км
7
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.39
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
54.85
Максимальная мощность при прокладке в земле, 380V (кВт)
123.05
Допустимая токовая нагрузка при прокладке в земле (А)
187
Максимальная мощность при прокладке в воздухе, 220V (кВт)
48.99
Максимальная мощность при прокладке в воздухе, 380V (кВт)
109.89
Допустимый ток односекундного короткого замыкания (кА)
5.23
Допустимая токовая нагрузка при прокладке на воздухе (А)
167
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)
295
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
227
Условные замены (1)
| Кабель КГВВнг(А)-LS 1х50 | 5507 м. | 675,36 ₽ | м. | от 1 дня |
